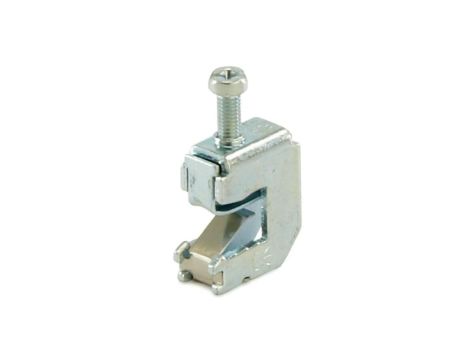

Zacisk do szyn zbiorczych 1,5-16mm2, 1000V AC/DC, 180A, szyna 10mm MAE0161E15

Zacisk do szyn zbiorczych 1,5-16mm2, 1000V AC/DC, 180A, szyna 10mm MAE0161E15

Zacisk do szyn zbiorczych przeznaczony do połączeń przewodów miedzianych z płaską szyną zbiorczą o grubości 10 mm; stosowany w rozdzielnicach i panelach zasilających do prądów do 180 A przy napięciu znamionowym 1000 V AC/DC.

Cechy techniczne

• Prąd znamionowy: 180 A
• Napięcie znamionowe: 1000 V AC/DC
• Przekrój przewodu: 1,5–16 mm² (przewody miedziane)
• Przeznaczenie szyny: szyna płaska o grubości 10 mm
• Materiał: ocynkowana stal
• Wymiary (S x D x W): 12 mm x 25,5 mm x 29 mm
• Masa: 21 g
• Stopień ochrony: IP00
• Nieodpowiedni do bezpośredniego przyłączenia przewodów taśmowych, okrągłych ani sektorowych
• Maksymalny znamionowy prąd pracy Ie: 180 A

Zastosowanie produktu

• Połączenia przewód–szyna w rozdzielnicach niskiego napięcia
• Panele zasilające i rozdzielcze w przemyśle oraz instalacjach budynkowych
• Systemy zasilania maszyn i urządzeń wymagające szyn zbiorczych 10 mm
• Aplikacje wymagające połączeń przewodów miedzianych o przekrojach 1,5–16 mm² z płaską szyną zbiorczą
