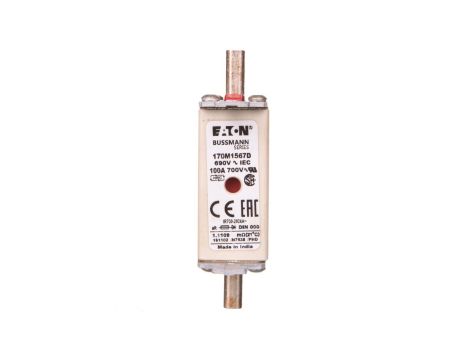

Wkładka bezpiecznikowa DIN000 100A gR 690V 170M1567D

Wkładka bezpiecznikowa DIN000 100A gR 690V 170M1567D

Wkładka bezpiecznikowa 170M1567D to szybka wkładka topikowa o prądzie znamionowym 100 A i napięciu pracy do 690 V AC, przeznaczona przede wszystkim do ochrony elementów półprzewodnikowych w układach energoelektronicznych.

Cechy techniczne

• Prąd znamionowy: 100 A
• Napięcie znamionowe: 690 V AC
• Charakterystyka: aR – ochrona półprzewodników (class aR)
• Rozmiar/odpowiednik: NH000 (DIN000), kwadratowy korpus ze stykami nożowymi
• Zdolność wyłączania: 200 kA
• Typ: szybka (wysoka prędkość zadziałania) przeznaczona do ochrony półprzewodników
• Wskaźnik zadziałania: wskaźnik kombinowany (podwójny)
• Akcesoria: możliwość montażu mikrowyłączników sygnalizacyjnych
• Wykonanie zgodne z normami DIN/IEC oraz zasadami konstrukcji wkładek topikowych (EN 60269)
• Dostępność rodziny wkładek w różnych rozmiarach i prądach (zależnie od modelu: 10 A ÷ 315 A)

Zastosowanie produktu

• Ochrona układów prostownikowych i mostków tyrystorowych (diody/thyristory)
• Zabezpieczenie falowników, przemienników częstotliwości i napędów DC/AC
• Stosowanie w rozdzielnicach i szafach sterowniczych dla ochrony elementów półprzewodnikowych
• Ochrona układów zasilania impulsowego i energoelektronicznych modułów mocy
• Integracja z systemami sygnalizacji zadziałania poprzez opcjonalne mikrowyłączniki
