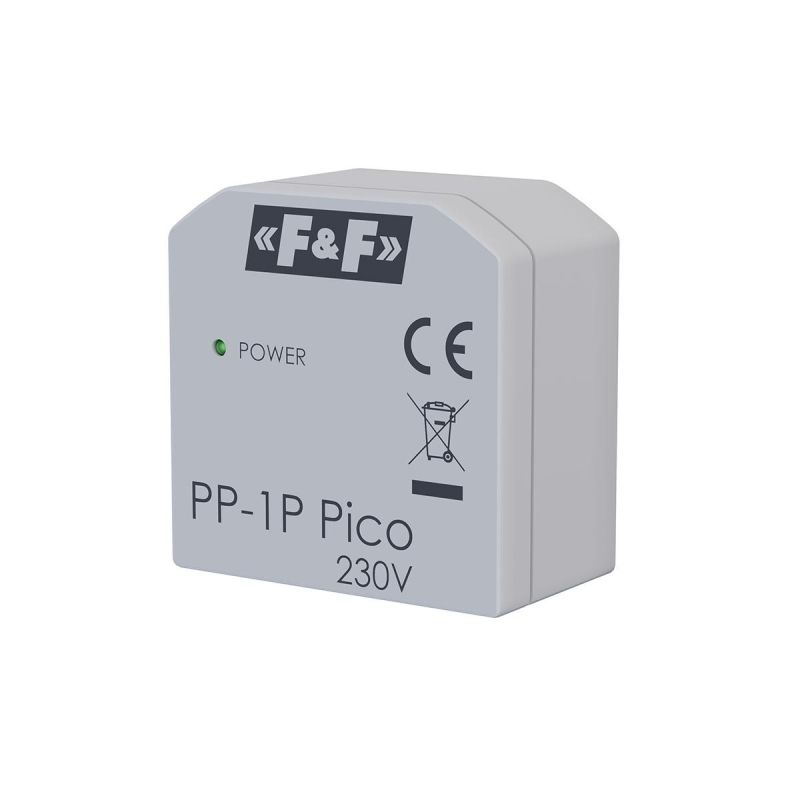

Miniaturowy przekaźnik elektromagnetyczny PP-1P-Pico

Miniaturowy przekaźnik elektromagnetyczny PP-1P Pico

Opis produktu

Konfiguracja styków: 1 x styk przełączny (NO/NC)
Prąd obciążenia: 16 A
Napięcie zasilania: 100÷265 V AC

Przekaźnik elektromagnetyczny w miniaturowej obudowie do bezpośredniego montażu w puszce podtynkowej Ø60.

Działanie przekaźnika elektromagnetycznego PP-1P Pico

Podanie napięcia zasilania na styki 1-3 powoduje załączenie przekaźnika (zamknięcie styku pomiędzy zaciskami 5-6). Po wyłączeniu zasilania następuje zamknięcie styku pomiędzy zaciskami 4-5.
Cewka przekaźnika zasilana napięciem 230 V, styki przekaźnika odseparowane galwanicznie od zasilania cewki przekaźnika.

PP-1P Pico 230 V może współpracować z przyciskami podświetlanymi.

Tabela dla obciążeń zasilanych napięciem 230 V AC:


Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
