Opis produktu

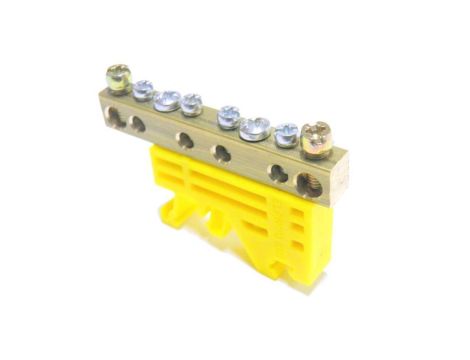

Zacisk ochronny 2x16 mm2, 4x4 mm2 żółty Z-3101 84004004
Zacisk ochronny Z-3101 to jednostronny zacisk montowany na szynie DIN, przeznaczony do łączenia przewodów ochronnych i wyrównawczych. Stosowany w rozdzielnicach i szafach sterowniczych do realizacji połączeń śrubowych o zróżnicowanych przekrojach przewodów.
Cechy techniczne
- Przekroje przewodów: 2 × 16 mm² dla przewodów głównych; cztery podłączenia dla przewodów o przekroju mniejszym niż 6 mm² (np. 4 mm²) — łącznie 6 podłączeń.
- Rodzaj połączenia: śrubowy (łącznik śrubowy do przewodów sztywnych i giętkich).
- Montaż: szyna DIN.
- Liczba biegunów: 1.
- Wysokość: 31 mm.
- Kolor: żółty (przeznaczenie ochronne).
- Temperatura pracy: od -25 °C do +100 °C.
- Osłona izolacyjna przed dotykiem: brak.
- Producent: Simet S.A., Jelenia Góra, Polska.
Zastosowanie produktu
- Łączenie przewodów ochronnych (PE) i wyrównawczych w rozdzielnicach niskiego napięcia.
- Montaż w szafach sterowniczych, panelach rozdzielczych i na listwach montażowych z szyną DIN.
- Przydatny tam, gdzie wymagane jest rozdzielenie przewodów głównych (16 mm²) i kilku przewodów pomocniczych o mniejszych przekrojach.
- Zabezpieczenie poprawności połączeń: zalecane okresowe sprawdzenie dokręcenia połączeń śrubowych podczas eksploatacji.
