Opis produktu

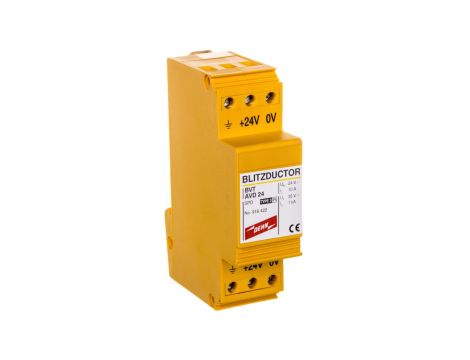

Ogranicznik przepięć Blitzductor VT Typ T3 do ochrony zasilania DC BVT AVD 24 918422
Ogranicznik przepięć Blitzductor VT Typ T3 BVT AVD 24 (918422) przeznaczony jest do ochrony zasilania stałoprądowego 24 V DC w instalacjach automatyki i sterowania. Stosowany do ochrony komponentów elektronicznych, w szczególności sterowników PLC, w ramach strefowej koncepcji ochrony odgromowej.
Cechy techniczne
- Napięcie znamionowe DC: 24 V
- Maksymalne napięcie trwałej pracy DC (Ucp): 35 V
- Znamionowy prąd wyładowczy (8/20) – wartość szczytowa: 1 kA
- Prąd znamionowy (prąd pracy): 10 A (przy 80 °C)
- Poziom ochrony żyła/żyła: 50 V
- Brak sygnalizacji zadziałania na urządzeniu; brak styku do zdalnej sygnalizacji
- Brak układu kontrolno-odłączającego; wykonanie nieprzeciwwybuchowe
- Montaż: standardowa szyna 35 mm (DIN)
- Przeznaczony do zastosowań w obwodach DC 24 V, ochrona niskiego poziomu przepięć dla elementów elektronicznych
Zastosowanie produktu
- Ochrona zasilania sterowników PLC i modułów I/O w rozdzielnicach automatyki
- Stosowanie w instalacjach 24 V DC w zakładach przemysłowych i obiektach technologicznych
- Wdrażanie w ramach strefowej koncepcji ochrony odgromowej jako ochrona końcowa dla obwodów DC
- Montaż wewnątrz szaf sterowniczych na szynie DIN 35 mm, w pobliżu chronionego urządzenia
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Kto powinien przeprowadzić montaż ogranicznika przepięć BVT AVD 24?
Montażu i podłączeń powinien dokonać wykwalifikowany elektryk, zgodnie z krajowymi przepisami i normami; przed montażem należy sprawdzić urządzenie pod kątem uszkodzeń zewnętrznych. - Czy można stosować ogranicznik BVT AVD 24 przy prądzie obciążenia przekraczającym 10 A?
Nie; nominalny prąd pracy wynosi 10 A (przy 80 °C). Przekroczenie wartości dopuszczalnego obciążenia może spowodować uszkodzenie ogranicznika i chronionych urządzeń.
