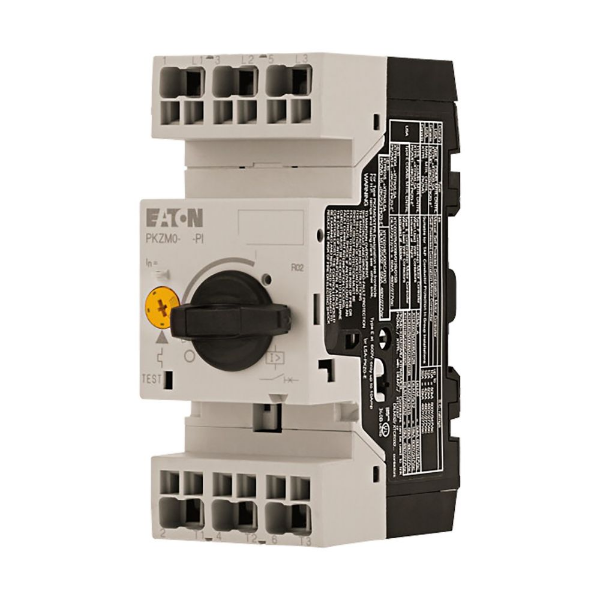

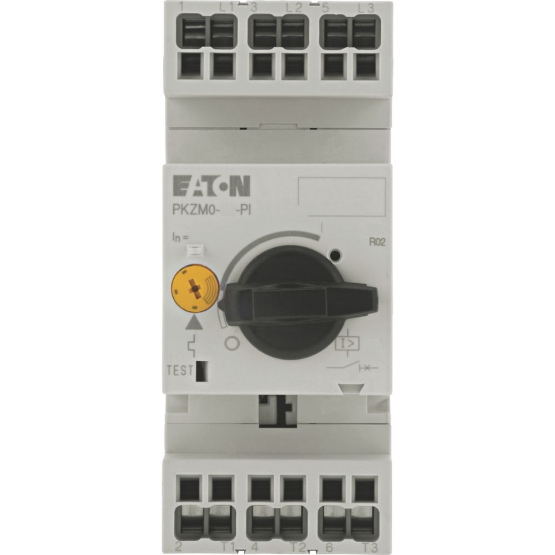

Wyłącznik ochronny transformatora
PKZM0-0,16-T-PI 0.1-0.16A
Zaciski wtykowe
Push‑in
Zaciski wtykowe
Push‑in
199163

Certyfikaty





1
2
3
1

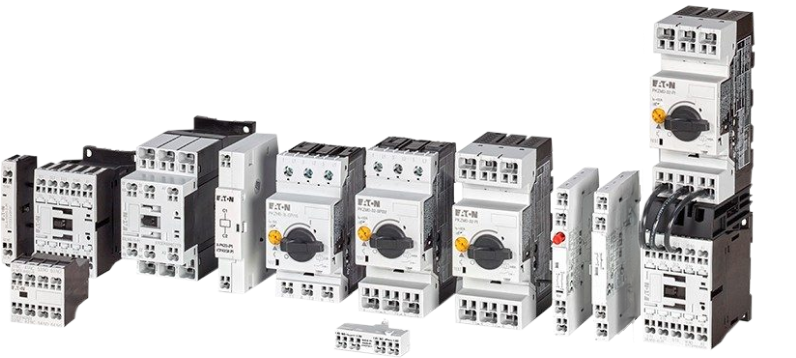

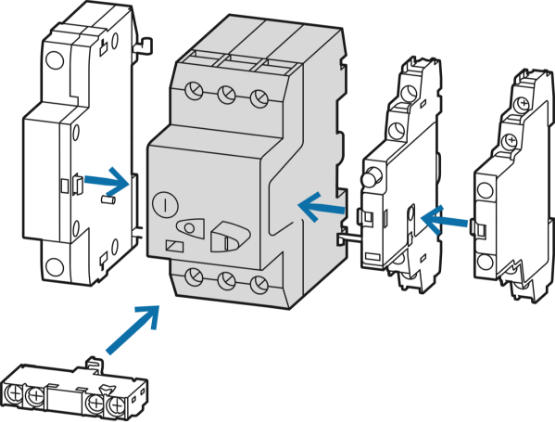

POZNAJ AKCESORIA DO wyłączników PKZM0‑T
1Styki pomocnicze przednie (NHI‑E) i boczne (NHI)
2Styki sygnalizacji wyzwolenia (AGM)
3Zdalne wyzwalacze napięciowe (wzrostowe A‑PKZ0, podnapięciowe U‑PKZ0)

Znamionowy prąd pracy In: 0,16A
Zakres regulacji prądu przęciążeniowego: 0,1‑0,16A
Wartość maks. zadziałania wyzwalacza zwarciowego: 2,4A
Znamionowe napięcie pracy Un: Do 690 V AC
Napięcie udarowe wytrzymywane Uimp: 6000 VAC
Częstotliwość znamionowa: 50‑60 Hz
Metoda montażu: Montaż na szynie DIN
Zaciski wtykowe: Push-In
Stopień ochrony zacisków: IP00
Stopień ochrony urządzenia: IP20
Temperatura pracy: ‑25°C do +55°C
Temperatura przechowywania: ‑40°C do +80°C
Znamionowa graniczna zdolność wyłączania zwarcia: 150kA przy 400VAC
Zgodność z IEC 60947‑4‑1 i VDE 0660
Certyfikaty: CE, UL, CSA, EAC
Wyłącznik nadprądowy PKZM0‑T składa się z trzech głównych torów prądowych oraz dwóch mechanizmów wyzwalających: termicznego (działającego na zasadzie bimetalu) i elektromagnetycznego (zwarciowego). Urządzenie zaprojektowano do pracy z transformatorami o napięciu do 690 V AC. Dzięki konstrukcji wyzwalacza elektromagnetycznego, który reaguje dopiero przy około 20-krotności prądu znamionowego, możliwe jest bezproblemowe uruchamianie transformatorów generujących wysokie prądy rozruchowe wskutek dużej indukcyjności.
SCała linia produktów PKZ charakteryzuje się bardzo wysoką odpornością na zwarcia – do 150 kA przy 400 V AC – przy zachowaniu niewielkich rozmiarów obudowy. Taka konstrukcja zapewnia długą i niezawodną pracę nawet w ekstremalnych warunkach. Wyłączniki spełniają rygorystyczne normy międzynarodowe i posiadają szeroki zakres certyfikatów dopuszczających je do użytkowania na rynkach światowych.
Wyłączniki PKZM0‑T dostępne są w dwóch wariantach przyłączeniowych: z tradycyjnymi zaciskami śrubowymi oraz z szybkozłączami Push-in, które pozwalają na szybsze okablowanie.
Możliwa jest ich rozbudowa o:
- styki pomocnicze (NHI) do sygnalizacji położenia torów głównych,
- styki sygnalizacyjne wyzwolenia (AGM) wskazujące przyczynę zadziałania – przeciążenie lub zwarcie,
- zdalne wyzwalacze napięciowe: wzrostowe (A-PKZ0) i podnapięciowe (U-PKZ0),
- blokowaną rączkę (AK-PKZ0) do systemów typu LOTO lub z napędem drzwiowym.
- styki pomocnicze (NHI) do sygnalizacji położenia torów głównych,
- styki sygnalizacyjne wyzwolenia (AGM) wskazujące przyczynę zadziałania – przeciążenie lub zwarcie,
- zdalne wyzwalacze napięciowe: wzrostowe (A-PKZ0) i podnapięciowe (U-PKZ0),
- blokowaną rączkę (AK-PKZ0) do systemów typu LOTO lub z napędem drzwiowym.
W wersji z zaciskami śrubowymi należy zastosować odpowiedni moment dokręcania przewodów.
Dla wersji Push-in zaleca się stosowanie tulejek na końcach przewodów linkowych w celu zwiększenia bezpieczeństwa.
W obu przypadkach należy dobrać odpowiedni przekrój przewodu zgodnie z dokumentacją techniczno-rozruchową (DTR).
Prąd znamionowy wyłącznika należy ustawić zgodnie z prądem znamionowym transformatora, z wyjątkiem sytuacji takich jak wysoka temperatura otoczenia (>45 °C) lub praca na wysokościach powyżej 2000 m n.p.m.
Wyłącznik PKZM0‑T przeznaczony jest do ochrony transformatorów jednofazowych i trójfazowych zasilanych napięciem do 690 V AC. Typowe zastosowania obejmują zabezpieczenie transformatorów obniżających napięcie w obwodach sterowania, w rozdzielnicach oraz w instalacjach niskonapięciowych typu SELV/PELV/FELV.
Dla wyłączników PKZM0‑T przyjmuje się średnią wartość współczynnika k wynoszącą około 20. Wartość ta może się jednak różnić w zależności od modelu, dlatego zaleca się stosowanie wartości prądu Irm – prądu, przy którym wyzwalacz działa bezzwłocznie. Informację o Irm można znaleźć na froncie urządzenia lub w jego dokumentacji technicznej.
Zalecane jest ustawienie wartości prądu na pokrętle zgodnie z prądem znamionowym transformatora. Odstępstwa od tej reguły dotyczą sytuacji takich jak praca w temperaturze powyżej 45 °C lub na wysokościach przekraczających 2000 m n.p.m., w których należy skorzystać z odpowiednich tabel zawartych w katalogach producenta.
Zakreskowany obszar na pokrętle oznacza minimalną wartość nastawy prądu Ir, czyli najniższy dopuszczalny poziom prądu roboczego wyłącznika.
Podczas konserwacji należy sprawdzić dokręcenie przewodów w wersji śrubowej oraz wykonać testowe pociągnięcie przewodu w wersji Push-in – zarówno w podstawowym module, jak i w akcesoriach takich jak styki pomocnicze.
W celu sprawdzenia poprawności działania mechanizmu wyzwalającego, należy użyć płaskiego śrubokręta do uruchomienia testowego wyzwolenia w polu „TEST”.
Konieczne jest również przeprowadzenie pomiarów zgodnie z aktualnymi normami obowiązującymi dla tego typu urządzeń.
