Opis produktu

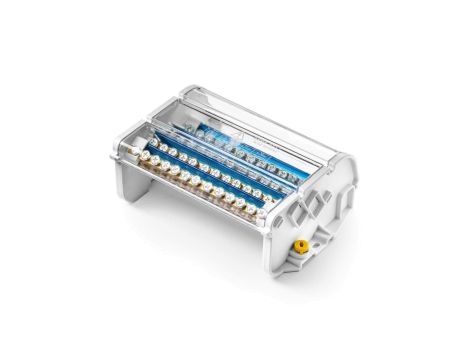

Czterobiegunowy modułowy blok rozdzielczy 4x(8x25 mm2 4x35 mm2 1x50 mm2) na szynę TS35 ShNK 4x13 85145002
Modułowy blok rozdzielczy ShNK 4x13, czterobiegunowy, zaprojektowany do montażu na standardowej szynie DIN TS35 w rozdzielnicach i szafach sterowniczych; przeznaczony do rozgałęziania i grupowania przewodów o różnych przekrojach w obwodach zasilających.
Cechy techniczne
- Liczba biegunów: 4; łączna liczba podłączeń: 52 (4 x 13)
- Rozkład wejść na biegun: 8 × 25 mm², 4 × 35 mm², 1 × 50 mm² (na każdy biegun)
- Napięcie znamionowe Ue: 500 V AC
- Prąd znamionowy: 160 A
- Wymiary: szer. 182,4 mm × wys. 73,5 mm × gł. 137,5 mm
- Stopień ochrony: IP20; osłona izolacyjna przed dotykiem: tak
- Materiały: obudowa z PC/PA; elementy przewodzące z mosiądzu
- Temperatura pracy: od -25 °C do +40 °C; dopuszczalna względna wilgotność ? 90 %
- Montaż: na szynę TS35 (system modułowy ShNK 4x13)
Zastosowanie produktu
- W rozdzielnicach przemysłowych i budynkowych do grupowania przewodów zasilających i dystrybucji fazowej.
- W aplikacjach, gdzie wymagana jest kombinacja przewodów o różnych przekrojach (do 50 mm²) w jednym punkcie rozdziału.
- Do instalacji pomocniczych w szafach sterowniczych, panelach automatyki i tablicach rozdzielczych montowanych na TS35.
- Stosowany tam, gdzie konieczne jest bezpieczne odseparowanie i zabezpieczenie punktów połączeń przy zachowaniu dostępu serwisowego.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy szyna montażowa TS35 jest częścią zestawu?
Szyna montażowa TS35 jest standardowym sposobem montażu dla tego bloku rozdzielczego, jednak szyna jest dostępna jako element oddzielny — blok jest przeznaczony do montażu na TS35.
