Opis produktu

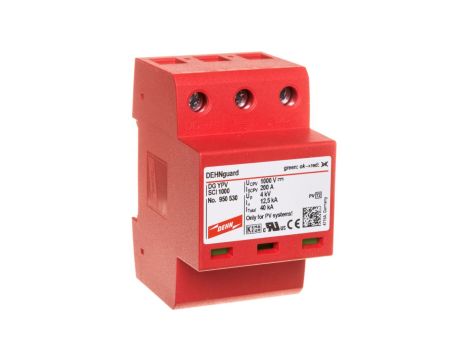

Ogranicznik przepięć Typ 2 do ochrony instalacji PV 1000V DC 3P 12,5kA 4kV DEHNguard compact YPV SCI 1000 950530
Ogranicznik przepięć DEHNguard compact YPV SCI 1000 to trzybiegunowe urządzenie typu 2 przeznaczone do ochrony strony DC instalacji fotowoltaicznych do 1000 V DC. Stosowany do zabezpieczenia stringów i wejść rozdzielnic PV przed przepięciami atmosferycznymi i przełączeniowymi.
Cechy techniczne
- Znamionowe napięcie DC: 1000 V; maksymalne napięcie trwałej pracy DC: 1000 V
- Znamionowy prąd wyładowczy (8/20 µs) – wartość szczytowa: 12,5 kA
- Poziom ochrony (Up): 4 kV
- Bieguny: 3 (trzybiegunowy), Typ 2
- Sygnalizacja zadziałania: optyczna (wskazanie warstwy ochronnej wymagającej interwencji)
- Montaż: szyna DIN 35 mm, szerokość 3 modułów
- Przekroje przewodów przyłączanych: elastyczne 1,5–25 mm²; przewody sztywne 1,5–35 mm²
- Obudowa: termoplast; konstrukcja kompaktowa, jeden port przyłączeniowy
Zastosowanie produktu
- Ochrona stringów fotowoltaicznych i wejść rozdzielnic DC w instalacjach PV do 1000 V DC
- Montaż w rozdzielnicach PV i skrzynkach ochronnych na szynie DIN 35 mm
- Stosowanie w systemach on-grid i off-grid; ochrona elementów falownikowych i przewodów DC przed przepięciami
- W przypadku urządzeń typu UCPV: do 600 V UCPV można stosować bez dodatkowych ograniczeń; dla UCPV powyżej 600 V należy zachować wymagane odstępy od części uziemionych oraz instalować zgodnie z instrukcją i obowiązującymi normami (montaż wykonywany przez wykwalifikowany personel)
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza optyczna sygnalizacja zadziałania i co należy zrobić po jej załączeniu?
Optyczna sygnalizacja informuje, że element ochronny uległ zadziałaniu. Po stwierdzeniu sygnalizacji należy wyłączyć odpowiedni obwód DC i zlecić kontrolę oraz ewentualną wymianę ogranicznika wykwalifikowanemu personelowi zgodnie z instrukcją montażu (ingerencja wewnątrz urządzenia powinna być wykonywana tylko przez serwis). - Czy ogranicznik DEHNguard YPV SCI 1000 nadaje się do instalacji PV o napięciu wyższym niż 1000 V DC?
Urządzenie jest zaprojektowane dla systemów DC do 1000 V; stosowanie powyżej tej wartości jest niedozwolone i może prowadzić do uszkodzenia urządzenia oraz instalacji.
