Przetwornik napięciowy 0-282,8V AC/0-400V DC wyjście 4-20mA 9-30V DC MAX-AV-1I

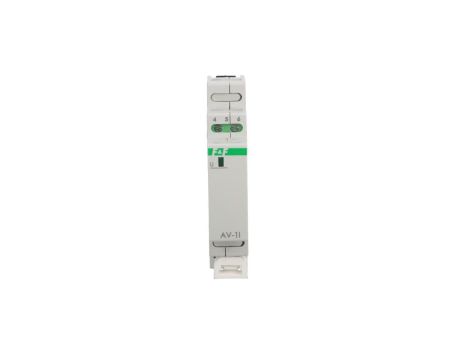

Przetwornik napięcia AV-1I

Opis produktu

Przetwornik napięcia.
Analogowy.
Prądowy (4-20 mA).

Moduł AV-1I przeznaczony jest do pomiaru napięcia i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Jak działa przetwornik napięcia AV-1I?

Przetwornik napięcia prądu AV-1I dokonuje ciągłego pomiaru wartości wejściowego napięcia (prądu przemiennego lub obwodu napięciowego prądu stałego). Wartość mierzona napięcia jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA, który jest odpowiednikiem zakresu pomiarowego 0÷400 V.
Przetwornik napięcia umożliwia wykonywanie pomiarów rzeczywistej wartości skutecznej (TrueRMS) napięcia stałego i przemiennego o amplitudzie nie przekraczającej 400 V (co odpowiada ok. 285 V wartości skutecznej niezakłóconego napięcia sinusoidalnego).

Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.

Przetwornik napięcia AV-1l dokonuje pomiaru wartości skutecznej napięcia TrueRMS. Dzięli temu otrzymujemy gwarancję dużej dokładności pomiaru także przy przebiegach odkształconych.
