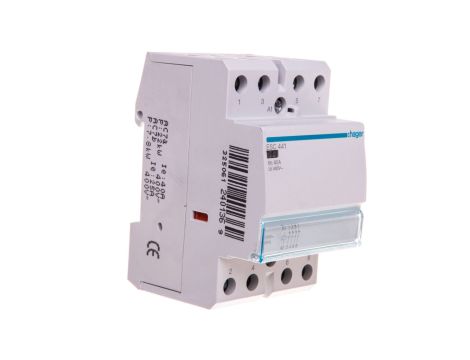

Stycznik modułowy 40A 0Z 4R 230V AC ESC441
Stycznik modułowy ESC441 przeznaczony jest do sterowania obwodami zasilanymi cewką 230 V AC; jest to urządzenie 3-modułowe z czterema stykami rozwiernymi, zaprojektowane do zastosowań instalacyjnych w układach oświetlenia, ogrzewania i wentylacji.
Cechy techniczne
- Liczba styków: 4 styków rozwiernych (0 zwiernych).
- Znamionowe napięcie wzbudzenia/sterowania: 230 V AC.
- Znamionowy prąd pracy: 40 A (kategoria użytkowania AC‑7, kategoria A); 25 A (kategoria B).
- Znamionowe napięcie łączeniowe: 400 V.
- Maksymalne obciążenie lamp fluorescencyjnych: 1900 VA.
- Czasy reakcji: zamknięcie 25 ms, otwarcie 20 ms.
- Wymiary: głębokość 60 mm, wysokość 85 mm, szerokość 54 mm (szerokość odpowiada 3 modułom).
- Stopień ochrony: IP20; klasa ochronności II.
- Zakres pracy w temperaturze: -40 °C do +80 °C.
- Rodzaj napięcia zasilania i sterowania: AC.
- Montaż i podłączenie: konstrukcja modułowa 3 moduły; podłączenie typu śrubowego.
- Suwak do obsługi manualnej: brak.
- Możliwość dodatkowego wyposażenia: tak (akcesoria dedykowane).
- Kategoria użytkowania: AC‑7a/b (przeznaczony do sterowania obwodów o charakterze świetlnym i grzewczym przewidzianych dla tej kategorii).
Zastosowanie produktu
- Sterowanie instalacjami oświetleniowymi, w tym obciążeniami fluorescencyjnymi do 1900 VA.
- Sterowanie obwodami grzewczymi w instalacjach budynków mieszkalnych i komercyjnych.
- Sterowanie obwodami wentylacji i prostą automatyką klimatyzacyjną.
- Zastosowanie w rozdzielnicach modułowych o szerokości 3 modułów; instalacja w układach modułowych wymaga montażu przez wykwalifikowany personel.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać akcesoria do stycznika modułowego ESC441?
Stycznik przewiduje możliwość dodatkowego wyposażenia; dobór akcesoriów należy wykonywać na podstawie danych katalogowych producenta dla typu ESC441, stosując wyłącznie akcesoria dedykowane lub zatwierdzone do tego modelu, aby zachować poprawne parametry łączeniowe i montażowe.
