Opis produktu

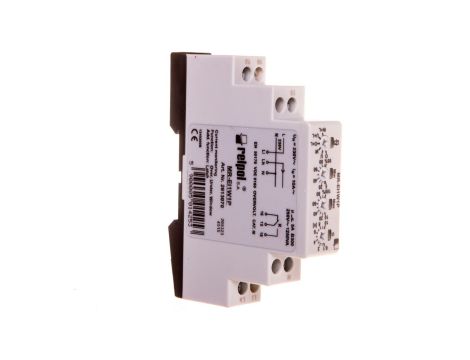

Przekaźnik kontroli prądu 1-fazowy 1P 0,5-10A AC 0,1-10sek MR-EI1W1P 2613070
Jednofazowy przekaźnik nadzorczy MR-EI1W1P przeznaczony do monitorowania prądu przemiennego w obwodach 230 V AC; stosowany do nadzoru wartości minimalnych, maksymalnych i pracy w funkcji okna z regulacją progów i histerezy.
Cechy techniczne
- Zakres pomiarowy prądu: 0,5–10 A AC.
- Regulacja czasu: 0,1–10 s (regulowane opóźnienia przy podaniu i zaniku zasilania; minimalna regulowana zwłoka 0 s, maksymalna 10 s).
- Funkcje nadzorcze: kontrola podprądowa, kontrola nadprądowa oraz tryb pracy w oknie z regulacją progów i histerezy.
- Styk: 1 styk przełączny (1P), maksymalny prąd obciążenia do 10 A.
- Napięcie sterowania: 230 V AC, 50/60 Hz (rodzaj napięcia sterowania: AC).
- Montaż: szyna TH35 (35 mm).
- Wymiary obudowy: szerokość 18 mm, wysokość 87 mm, głębokość 60 mm.
- Połączenie elektryczne: połączenie śrubowe; możliwość podłączenia przewodów o różnych przekrojach.
- Temperatura pracy: zakres -25°C do +70°C; odporność na wibracje i udary zgodnie z wymogami montażu przemysłowego.
Zastosowanie
- Nadzór i zabezpieczenie jednofazowych obwodów silnikowych (monitoring przeciążeń i niedociążeń).
- Monitorowanie prądu w obwodach grzewczych, pomp i odbiorników przemysłowych.
- Instalacja w rozdzielnicach i szafach sterowniczych — montaż na szynie 35 mm.
- Funkcja kontroli okna do wykrywania odchyleń prądowych przy diagnozowaniu stanów pracy urządzeń i procesów automatyki.
