Opis produktu

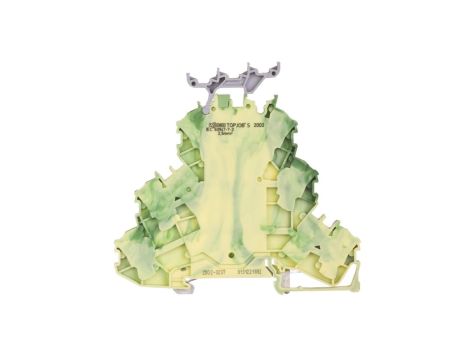

Złączka szynowa 3-piętrowa PE 2,5mm2 z podstawą oznacznika żółto-zielona 2002-3237 TOPJOBS
Trójpoziomowa złączka szynowa przeznaczona do łączenia przewodu ochronnego PE o maksymalnym przekroju 2,5 mm2; projektowana do montażu na standardowej szynie DIN 35 mm w rozdzielnicach i szafach sterowniczych. Podstawa z miejscem na oznacznik ułatwia identyfikację obwodu ochronnego.
Cechy techniczne
- Typ: złączka szynowa 3-piętrowa, liczba potencjałów: 1 (PE)
- Zakres przyłącza przewodów: 0,25–2,5 mm2 (przewód jednodrutowy, linkowy i wielożyłowy bez tulejek)
- Rodzaj połączenia elektrycznego: zacisk sprężynowy zapewniający stały docisk przewodu i eliminujący konieczność dokręcania śrub
- Sposób montażu: szyna montażowa DIN 35 mm
- Wymiary: długość 93,3 mm; rozstaw rastra 5,2 mm; wysokość przy najniższym sposobie montażu 81,3 mm
- Materiał izolacyjny: tworzywo termoplastyczne
- Kolor: żółto-zielony (oznaczenie przewodu ochronnego PE)
- Pozycja połączenia: skośny — ułatwia wprowadzanie przewodów i porządkuje układ przewodów na listwie
- Wymagana płytka zamykająca: tak
Zastosowanie produktu
- W rozdzielnicach i szafach sterowniczych do łączenia przewodów ochronnych PE w warunkach przemysłowych i budowlanych
- Jako listwa wyrównawcza/uziemiająca w instalacjach maszynowych, stanowiskach montażowych i panelach kontrolnych
- W aplikacjach wymagających zagęszczenia połączeń — trójpoziomowa konstrukcja umożliwia oszczędność miejsca przy zachowaniu czytelnej organizacji przewodów
- Do zastosowań w instalacjach, gdzie preferowane są zaciski sprężynowe ze względu na tempo montażu i stabilność kontaktu
