Opis produktu

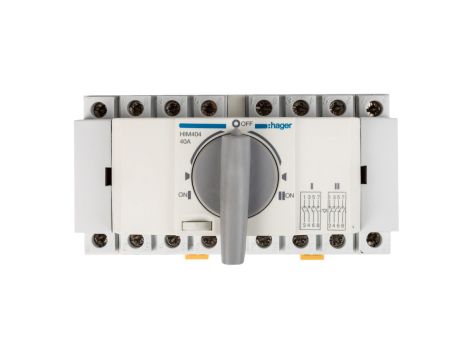

Przełącznik w układzie przełącznym I-0-II 4P 40A HIM404
Przełącznik sieci HIM404 to modułowy przełącznik zasilania w układzie I-0-II, czterobiegunowy, przeznaczony do ręcznego przełączania między dwoma źródłami zasilania oraz do pozycji odłączenia. Stosowany w rozdzielnicach i układach zasilania przemysłowego i komercyjnego do bezpiecznego przekazywania obciążenia.
Cechy techniczne
- Układ przełączny: I-0-II (przełącznik kierunku)
- Liczba biegunów: 4P (cztery bieguny, w tym przewód neutralny)
- Znamionowy prąd ciągły Iu: 40 A
- Napięcie znamionowe: 380/415 V, częstotliwość 50/60 Hz
- Moc znamionowa: 26 kW przy 400 V
- Znamionowy prąd zwarciowy: 50 kA
- Straty mocy: 0,9 W na biegun, łącznie 3,6 W
- Element przełączający: pokrętło z możliwością zamknięcia elementu wierzchniego (możliwość zabezpieczenia)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Stopień ochrony części czołowej: IP20
- Zgodność konstrukcyjna / norma: IEC 60947-3, konstrukcja zgodna z DIN EN 50173-1:2011-09
- Temperatura magazynowania: -40 do 65 °C
- Opcje: dostępny opcjonalny napęd silnikowy (wersja motorowa)
- Przeznaczenie montażowe: do instalacji w tablicach rozdzielczych
Zastosowanie produktu
- Ręczne przełączanie zasilania pomiędzy dwoma źródłami (np. sieć / generator) z pozycją odłączenia (0).
- Bloki rozdzielcze i szafy sterownicze w instalacjach przemysłowych i budynkach użyteczności publicznej.
- Aplikacje wymagające izolacji wszystkich czterech przewodów (w tym N) podczas przełączeń.
- Integracja z układami zdalnego przełączania przy zastosowaniu opcjonalnego napędu silnikowego.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy przełącznik HIM404 można zabezpieczyć przed nieautoryzowanym przełączeniem?
Tak — przełącznik posiada zamykany element wierzchni, umożliwiający zablokowanie pokrętła i ograniczenie dostępu do operacji przełączenia. - Czy dostępny jest napęd do zdalnego sterowania dla HIM404?
Tak — HIM404 oferowany jest również w opcji z napędem silnikowym, co pozwala na zdalne przełączanie zgodnie z wymaganiami instalacji.
