Opis produktu

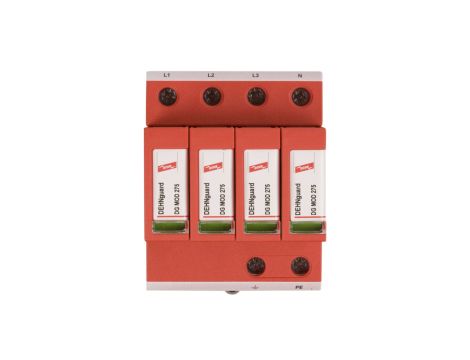

Ogranicznik przepięć Typ T2 4P 20kA 1,5kV DEHNguard M TNS 275 952400
Modułowy ogranicznik przepięć DEHNguard M TNS 275 przeznaczony do ochrony instalacji TN-S przed przepięciami typu 2. Urządzenie składa się z podstawy i wymiennych modułów ochronnych, stosowane jest w rozdzielnicach niskiego napięcia w obiektach mieszkalnych, komercyjnych i przemysłowych.
Cechy techniczne
- Konfiguracja: 4 bieguny (L1, L2, L3, N) — przeznaczony do sieci TN-S.
- Typ ochrony: Typ 2 (ochrona przed przepięciami pośrednimi).
- Znamionowe napięcie AC: 230 V; maksymalne napięcie trwałej pracy AC: 275 V; maks. DC: 350 V.
- Znamionowy prąd wyładowczy Ipk (8/20): 20 kA na moduł (szczytowy).
- Poziom ochrony (Up): 1,25 kV.
- Elementy ochronne: warystory z tlenku cynku (ZnO) z systemem Thermo Dynamic Control.
- Czas reakcji: ≤ 25 ns.
- Sygnalizacja zadziałania: optyczna na urządzeniu; brak styku do zdalnej sygnalizacji.
- Montaż: szyna montażowa DIN 35 mm; stopień ochrony IP20; zakres temperatur pracy: -40 °C do +80 °C.
- Przekroje przewodów: przewód elastyczny 1,5–25 mm2; przewód sztywny 1,5–35 mm2.
- Rozmiar: 4 moduły (modułowa konstrukcja umożliwiająca wymianę modułów ochronnych).
Zastosowanie produktu
- Ochrona rozdzielnic głównych i wtórnych w instalacjach TN-S w budynkach mieszkalnych, komercyjnych i lekkich zastosowaniach przemysłowych.
- Stosowany jako element stopnia ochrony przepięciowej w układach wielostopniowych (współpraca z ogranicznikami typu 1 i dodatkową ochroną SELV).
- Montaż przy wejściu instalacji lub w pionach rozdzielczych na szynie DIN 35 mm.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy ogranicznik DEHNguard M TNS 275 ma styk do zdalnej sygnalizacji?
Nie — urządzenie posiada wyłącznie optyczną sygnalizację zadziałania na obudowie; nie wyposażono go w pomocniczy styk do zdalnej transmisji alarmu. - Jakie przekroje przewodów mogę zastosować przy podłączeniu ogranicznika DEHNguard M TNS 275?
Dla przewodów elastycznych (wielodrutowych) stosować zakres 1,5–25 mm2; dla przewodów sztywnych 1,5–35 mm2. Dobór przewodu należy wykonać zgodnie z wymaganiami instalacyjnymi i zasadami ochrony przed porażeniem.
