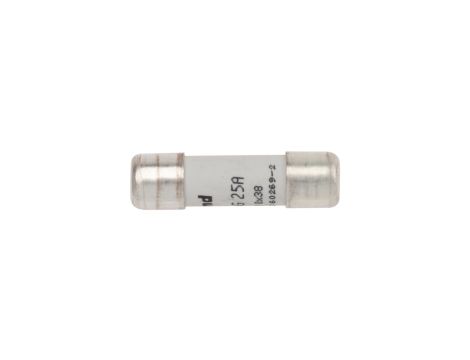

Wkładka bezpiecznikowa cylindryczna 10,3x38mm 25A gG 500V 013325

Wkładka bezpiecznikowa cylindryczna 10,3x38mm 25A gG 500V 013325

Wkładka bezpiecznikowa cylindryczna 10,3x38 mm o charakterystyce gG przeznaczona do ochrony przewodów i instalacji niskiego napięcia. Produkt stosowany w rozdzielnicach przemysłowych oraz szafach sterowniczych do zabezpieczania obwodów przed przeciążeniami i zwarciami.

Cechy techniczne

• Typ: gG — ogólne zabezpieczenie przewodów przed przeciążeniami i zwarciami.
• Wymiary: 10,3 x 38 mm (standardowy wymiar wkładek 10 × 38 mm).
• Prąd znamionowy: 25 A.
• Napięcie znamionowe: 500 V.
• Wskaźnik przepalenia: brak wybijaka (wersja bez sygnalizacji przepalenia).
• Normy: zgodność konstrukcyjna z EN/IEC 60269-1, EN/IEC 60269-2 oraz NF C 63-213.
• Dostępność wymiarów i prądów: wkładki cylindryczne występują w typowych rozmiarach 8×32, 10×38, 14×51 i 22×58 mm oraz w zakresie prądów od 0,25 A do 125 A.
• Dokumentacja techniczna: dla tej grupy wkładek dostępne są krzywe ograniczenia i topnienia oraz informacje o wpływie obciążeń termicznych i parametrach złącz.

Zastosowanie

• Zabezpieczenie przewodów i obwodów zasilających w rozdzielnicach przemysłowych i komercyjnych.
• Ochrona obwodów wtórnych transformatorów, paneli sterowniczych oraz układów napędowych.
• Stosowanie w instalacjach do 500 V wymagających wkładek wymiennych o wymiarze 10,3×38 mm.
• Montaż w gniazdach i uchwytach bezpiecznikowych zgodnych ze standardem 10×38 mm, w rozdzielnicach modułowych i prefabrykowanych szafach sterowniczych.
