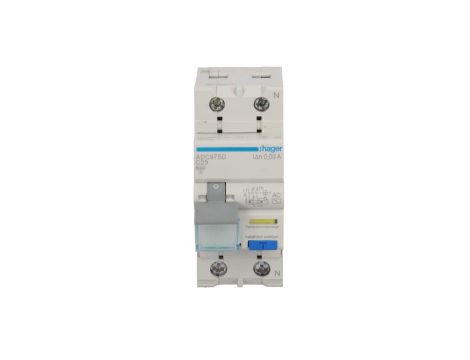

Wyłącznik różnicowo-nadprądowy RCBO 2P C25A 0,03A Typ AC ADC975D

Wyłącznik różnicowo-nadprądowy RCBO 2P C25A 0,03A Typ AC ADC975D

Wyłącznik różnicowo-nadprądowy RCBO 2P C25A 0,03A Typ AC ADC975D łączy ochronę przeciwporażeniową (wyzwalanie różnicowe 30 mA) z zabezpieczeniem nadprądowym charakteryzowanym krzywą C i prądem znamionowym 25 A; przeznaczony do instalacji rozdzielczych w obiektach mieszkaniowych i komercyjnych.

Cechy techniczne

• Liczba biegunów: 2 (1P+N), jednoczesne rozłączanie bieguna N: tak.
• Prąd znamionowy In: 25 A; charakterystyka wyzwalania: C.
• Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA), czułość: AC.
• Znamionowe napięcie: 400 V; częstotliwość pracy: 50 Hz; odporność na udary napięciowe: 4 kV.
• Zdolność zwarciowa: 6 kA (wg EN); moc strat przy In: 9,3 W.
• Zakres temperatur pracy: -25 °C do 70 °C; dopuszczalne korekty prądu znamionowego zależne od temperatury (zgodnie z kartą katalogową).
• Wymiary: głębokość 68 mm, wysokość 83 mm, szerokość 35 mm (szerokość: 2 moduły).
• Mechaniczna i elektryczna trwałość: do 2000 cykli; moment dokręcania zacisków: 1,3 Nm.
• Stopień ochrony: IP20 (IP2X).

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w instalacjach jednofazowych w budownictwie mieszkaniowym i obiektach komercyjnych.
• Zastosowanie w rozdzielnicach jako indywidualne zabezpieczenie obwodów, tam gdzie wymagane jest jednoczesne zabezpieczenie przeciwporażeniowe i nadprądowe (np. obwody AGD, obwody pomocnicze).
• Stosowanie w systemach wymagających selektywności i zdolności łączeniowej 6 kA — tam, gdzie konieczne jest ograniczenie skutków zwarć i wyselekcjonowanie zwarć w niższych poziomach instalacji.
• Instalacja w szafach rozdzielczych modułowych; szerokość 2 modułów umożliwia gęste rozmieszczenie aparatów.
