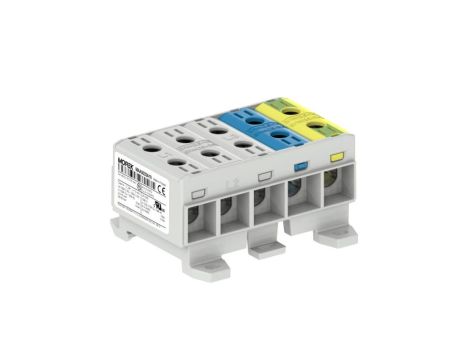

Złączka OTL35-5x MAA5035A10 to pięciobiegunowa złączka uniwersalna przeznaczona do łączenia przewodów aluminiowych i miedzianych w instalacjach prądu przemiennego i stałego. Produkt stosowany jest jako element rozdzielnic i szyn kablowych montowanych na szynie DIN 35 mm.

• Liczba biegunów: 5 (jednopoziomowa konstrukcja, 5 zacisków na poziom).
• Przekrój przyłączanych przewodów: 2,5–35 mm² (jednodrutowe i linkowe bez tulejek).
• Materiał elementu przewodzącego: cynowane aluminium; materiał izolacyjny: tworzywo termoplastyczne (poliamid) klasy palności UL94 V0.
• Napięcie znamionowe: 1000 V AC / 1500 V DC.
• Prąd znamionowy: 135 A (ogólnie); 120 A dla przewodów aluminiowych.
• Sposób połączenia elektrycznego: połączenie śrubowe; zalecany moment dokręcania: 3 Nm i 6 Nm.
• Zakres temperatur pracy: -25 °C do +80 °C.
• Stopień ochrony: IP20.
• Montaż: na szynie montażowej DIN 35 mm; pozycja połączenia: z boku (boczny).
• Wymiary i masa: długość 65 mm, szerokość/rozmiar rastra 79 mm, wysokość przy najniższym sposobie montażu 40 mm, masa 0,12 kg.
• Kolorystyka: wielobarwny — obudowa dostępna w kolorze szarym, dodatkowe elementy w kolorach niebieskim i żółto-zielonym.
• Wykonanie przeciwwybuchowe: brak (nie dotyczy Ex-e).

• Rozdzielnice niskiego i średniego napięcia wymagające łączeń Al/Cu.
• Szyny kablowe i listwy przyłączeniowe w zakładach przemysłowych.
• Instalacje fotowoltaiczne i systemy DC do 1500 V, gdzie wymagane są złącza dla przewodów o dużym przekroju.
• Punkty przyłączeniowe w szafach sterowniczych oraz aplikacje remontowe i modernizacyjne instalacji z przewodami aluminiowymi i miedzianymi.
