Opis produktu

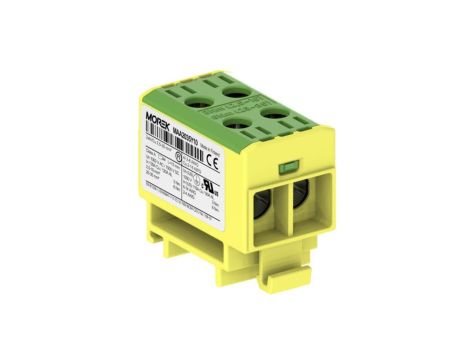

Złączka OTL35-2 kolor żółto-zielony 2xAl/Cu 2,5-35mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA2035Y10
Złączka OTL35-2 to jednopoziomowy zacisk ochronny w kolorze żółto-zielonym przeznaczony do połączeń przewodów aluminiowych i miedzianych o przekrojach 2,5–35 mm²; stosowana do uziemienia i wyrównania potencjałów w instalacjach niskiego napięcia oraz w aplikacjach DC do 1500 V.
Cechy techniczne
- Przekrój przewodów: 2,5–35 mm² dla przewodów jednodrutowych i linkowych (bez tulejek)
- Liczba zacisków: 4 (jedno piętro, wewnętrzne piętra zmostkowane)
- Rodzaj połączenia: połączenie śrubowe, pozycja połączenia boczna
- Prąd znamionowy: 135 A dla Cu, 120 A dla Al
- Napięcie robocze: 1000 V AC / 1500 V DC
- Moment dokręcania: 3 Nm dla przewodów 2,5–16 mm², 6 Nm dla przewodów 25–35 mm²
- Materiał izolacyjny: tworzywo termoplastyczne, klasa palności V0
- Zakres temperatur pracy: do 80 °C
- Wymiary: szerokość 27 mm, długość 46 mm, wysokość 40 mm; masa około 44 g
- Stopień ochrony: IP20
- Wymagana płytka zamykająca: nie
Zastosowanie
- Połączenia ochronne PE w rozdzielnicach i szynach montażowych
- Wyrównanie potencjału i szyny uziemiające w instalacjach przemysłowych i budynkowych
- Połączenia w instalacjach fotowoltaicznych i systemach DC do 1500 V
- Zastosowania wymagające łączenia przewodów Al/Cu o zróżnicowanych przekrojach
