Opis produktu

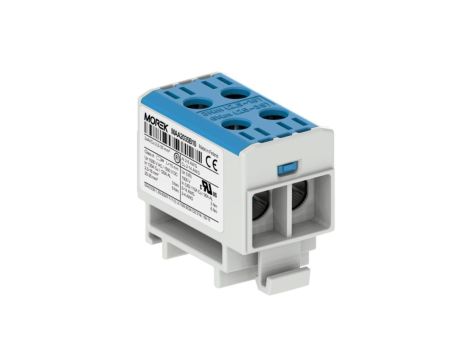

Złączka OTL35-2 kolor niebieski 2xAl/Cu 2,5-35mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA2035B10
Złączka OTL35-2 to uniwersalny zacisk do łączenia przewodów aluminiowych i miedzianych o przekrojach 2,5–35 mm2, przeznaczony do instalacji prądu przemiennego i stałego. Produkt znajduje zastosowanie w rozdzielnicach i instalacjach z wymaganiem wyższych napięć DC.
Cechy techniczne
- Zakres przekrojów przewodów: 2,5–35 mm² (jednodrutowy i linkowy bez tulejek)
- Prąd znamionowy: 135 A (Cu) / 120 A (Al)
- Napięcie znamionowe: 1000 V AC / 1500 V DC
- Materiał elementu prądowego: stop aluminium pokryty cynkiem; materiał izolacyjny: nylon PA66 / tworzywo termoplastyczne, klasa palności UL94 V0
- Wymiary: szer. 27 mm × dł. 46 mm × wys. 40 mm; masa: 44 g
- Montaż: szyna DIN; pozycja połączenia: boczny; rodzaj połączenia elektrycznego: połączenie śrubowe
- Maksymalny moment dokręcenia: 3 Nm dla przewodów 2,5–16 mm², 6 Nm dla przewodów 25–35 mm²
- Stopień ochrony: IP20; temperatura pracy do 80 °C
- Konstrukcja: 1 poziom, 4 zaciski na poziom; wewnętrzne piętra zmostkowane
Zastosowanie produktu
- Szafy rozdzielcze i listwy główne w instalacjach przemysłowych i budynkowych
- Połączenia przewodów Al/Cu w instalacjach zasilania stałego i przemiennego
- Instalacje fotowoltaiczne i systemy PV wymagające izolacji do 1500 V DC
- Punkty rozgałęzienia i łączenia kabli w liniach zasilających oraz aplikacje wymagające mostkowania wewnętrznego
