Przekładnik prądowy CTR-30 750/5 15VA CL.0,5 004805514

Dostępność:
Dostępny
Producent:
ETI Polam
EAN:
3838895817345
Kod producenta:
004805514
Dostępna ilość: 4 szt.
Niezawodne i sprawdzone przekładniki prądowe CTR Przekładniki prądowe CTR znajdują zastosowanie w systemach kontrolno-pomiarowych: analizatorach parametrów sieci, układach automatycznej korekcji...
Dodaj do ulubionych Powiadom znajomego
Opis produktu
Niezawodne i sprawdzone przekładniki prądowe CTR
Przekładniki prądowe CTR znajdują zastosowanie w systemach kontrolno-pomiarowych: analizatorach parametrów sieci, układach automatycznej korekcji współczynnika mocy (PFC).
Parametry techniczne
  • Numer katalogowy:
    • Indywidualny numer indentyfikacyjny nadany przez producenta.
    004805514
  • Symbol artykułu:
    • Typ produktu określony przez producenta.
    CTR-30 750/5 CL.0,5
  • Przekładnia
    • 750/5
  • Moc [VA];
    • 15
  • Klasa:
    • 0,5
  • Waga [kg]:
    • 0,365
  • Klasa izolacji:
    • E (120°C max)
  • Napięcie systemu [V]:
    • 720 max
  • Częstotliwość [Hz]:
    • 50/60
  • Prąd po stronie wtórnej: [A]
    • 5
  • Temperatura pracy [°C]:
    • -20 do +45
  • Termiczny prąd zwarciowy (Ith) [A]:
    • 74 x In
  • Dynamiczny prąd zwarciowy (ldyn) [A]:
    • 2,5 x Ith
    left box

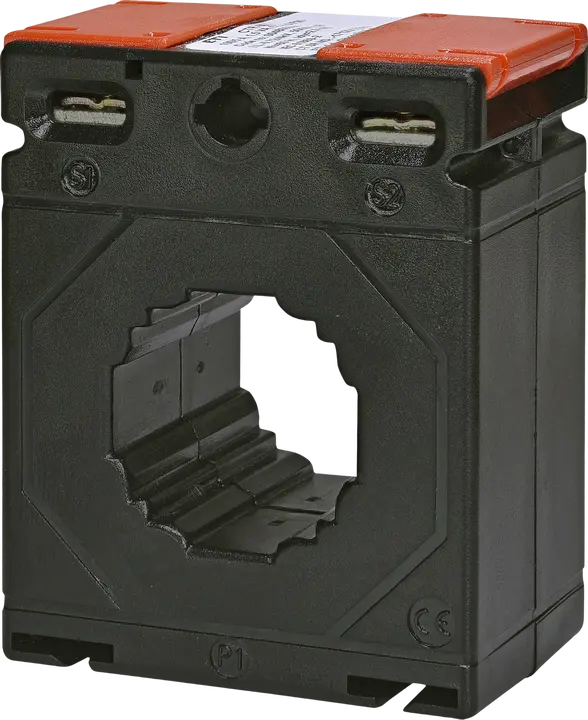

    Zdjęcie produktu

    Ooops... ERROR 404 (IMG not found)
    3D
    left box

    Zalety produktu

    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    Ooops... ERROR 404 (IMG not found)
    • Zaciski przyłączeniowe z pokrywą (IP20).
    • Zaciski przyłączeniowe do uniwersalnego podłączenia.
    • W zestawie: Uchwyt przewodu ze śrubą dociskową.
    • W zestawie: Uchwyt szyn prądowych ze śrubą dociskową.
    • W zestawie: Uchwyty do montażu na płycie.
    • Montaż bezpośrednio na szynie prądowej lub płycie montażowej za pomocą dołączonych uchwytów.
    • Rdzeń.
    • Obudowa wykonana z poliwęglanu z włóknem szklanym 10%, odporność ogniowa UL 94V-0.
    • Adapter do monotwania na szynie TH (opcja).
