Opis produktu
Niezawodne i sprawdzone rozłączniki izolacyjne LBS
Rozłączniki typu LBS mają wykonania 3 i 4-biegunowe oraz zakres prądów od 160 do 3200 A. Aparaty umożliwiają wykonywanie czynności łączeniowych pod obciążeniem i zapewniają bezpieczną przerwę izolacyjną w stanie otwartym w dowolnym obwodzie elektrycznym niskiego napięcia. Rozłączniki LBS są przeznaczone do sieci 415 V AC oraz obwodów niskiego napięcia prądu stałego (DC).Seria LBS została zaprojektowana, przeszła kwalifikację oraz testy zgodnie z kryteriami określonymi w normie IEC60947-3.
Parametry techniczne
Indywidualny numer indentyfikacyjny nadany przez producenta.
004661453
Typ produktu określony przez producenta.
LBS 630 3P
rozłącznik izolacyjny
Ustalona przez producenta wartość prądu, który aparat może przewodzić podczas pracy ciągłej, przy określonej temperaturze odniesienia otaczającego powietrza.
630
Wersja wykonania danego łącznika modułowego: trój- i czterobiegunowe.
3
Napięcie znamionowe prądu przemiennego AC to wartość napięcia elektrycznego określona dla danego urządzenia, która jest zalecana lub maksymalnie dopuszczalna do prawidłowego i bezpiecznego działania. Jest to wartość, która jest podawana przez producenta urządzenia i jest uwzględniana w procesie jego projektowania i użytkowania.
415
Określenie odległośći pomiędzy stykami głównymi łączników w stanie otwartym wyrażona w milimetrach.
>3
Stopień ochrony przed dostępem do części niebezpiecznych i przed wnikaniem obcych ciał stałych i/lub przed wnikaniem wody określony zgodnie z normą EN 60529.
IP20
płyta montażowa
akcesoria dodatkowe
Normy i standardy według których dany łącznik został zaprojektowany, przetestowany i certyfikowany.
IEC 60947-3

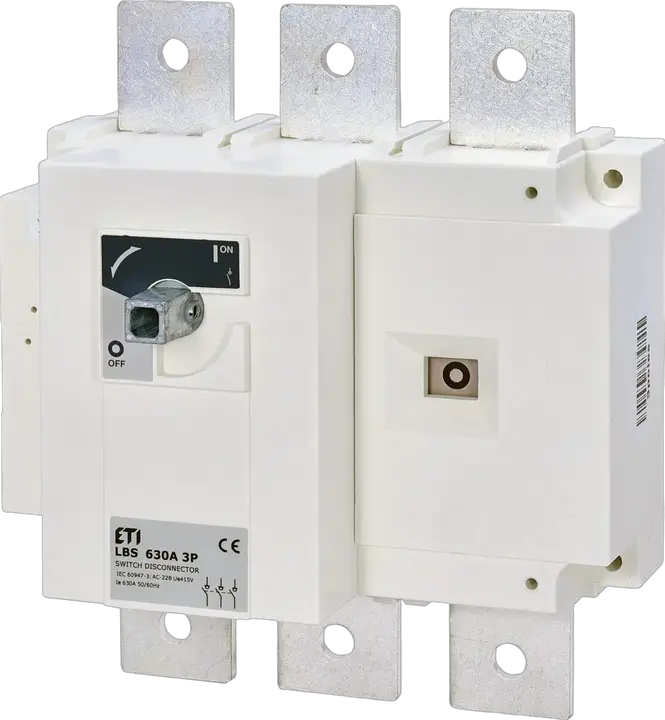

Zdjęcie produktu
Zalety produktu
- Rozłączniki są sprzedawane bez rączki, należy dobrać odpowiedni model z akcesoriów.
- Rączka pojedyńcza do 630A. Rączka dwustronna od 800A.
- Wskaźnik stanu aparatu jednoznacznie określa stan położenia styków głównych.
- Podwójna przerwa izolacyjna w każdym polu, wskaźnik położenia styków torów głównych widoczny w okienku na obudowie rozłącznika oraz odczyt pozycji z dźwigni napędu.
- W celu ochrony przed nieautoryzowanym przełączeniem istnieje możliwość zastosowania kłódki jako blokady.
- Możliwość dodania styków pomocniczych LBS-PS11 i drugich styków pomocniczych LBS-2PS11. Zmiana stanu styków wyprzedza zmianę stanu torów głównych aparatu przy przejściu z pozycji I do 0.
- Jako akcesoria dodatkowe dostępne są osłony zacisków LBS-TS.
- Rozłączniki dostępne w wykonaniu 3P i 4P.
- Rozłaczniki LBS dostępne są w wykonaniu przełączników I-0-II LBS...CO
Rysunek wymiarowy
Akcesoria
ETIsON Curves
Fukcjonalności programu:
- generowanie i wykreślanie charakterystyk t/I urządzeń zabezpieczających
- regulowanie i testowanie nastaw zabezpieczeń, badanie wpływu zmiany kształtu krzywej zabezpieczeń
- analizowanie selektywności między urządzeniami zabezpieczającymi
- symulowanie reakcji obciążenia lub zwarcia urządzeń zabezpieczających
- definiowanie punktów pracy i warunków granicznych z rzeczywistych aplikacji
- sporządzanie raportów do dokumentacji projektowej
