Opis produktu
Cechy

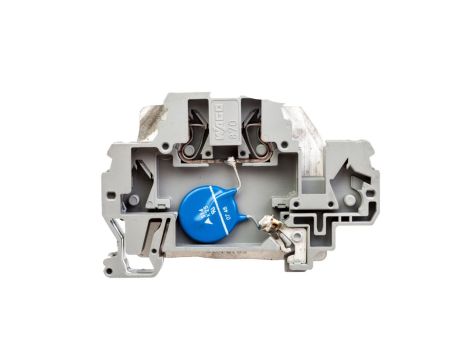

Złączka szynowa z warystorem 24V DC szara 870-523/281-582
Jednopoziomowa złączka szynowa z wbudowanym warystorem przeznaczona do ochrony układów 24 V DC przed przepięciami impulsowymi; montaż na szynie DIN 35 mm, wariant z zaciskiem sprężynowym i górnym wprowadzeniem przewodów.
Cechy techniczne
- Zintegrowany warystor do ochrony obwodów 24 V DC przed przepięciami impulsowymi
- Sposób montażu: szyna montażowa DIN 35 mm
- Kolor: szary; materiał izolacyjny: tworzywo termoplastyczne
- Wymiary: długość 70 mm, szerokość/rastr 10 mm, wysokość przy najniższym montażu 40 mm
- Rodzaj połączenia elektrycznego: zacisk sprężynowy; pozycja połączenia: z góry
- Liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra zmostkowane: nie
- Prąd znamionowy In: 20 A
- Przekrój przewodu (solid): 0,08–2,5 mm?; przewodu linkowego bez tulejek: 0,08–4 mm?
- Wymagana płytka zamykająca: tak
- Wykonanie przeciwwybuchowe (Ex-e): nie
Zastosowanie produktu
- Ochrona linii zasilania i sygnałowych w instalacjach automatyki przemysłowej z napięciem 24 V DC
- Stosowanie w rozdzielnicach i szafach sterowniczych montowanych na szynie DIN 35 mm
- Zastosowanie tam, gdzie wymagane jest tłumienie krótkotrwałych przepięć impulsowych (np. na wejściach czujników, elementach wykonawczych, modułach I/O)
- Integracja w systemach z przewodami o różnych przekrojach — obsługa przewodów sztywnych i linkowych bez tulejek
