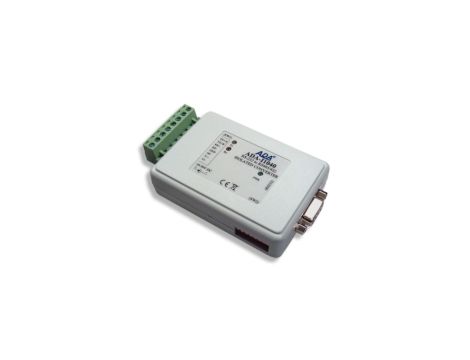

Konwerter RS232 na RS485 / RS422 ADA-I1040-1-2

Konwerter RS232 na RS485 / RS422 ADA-I1040-1-2 - zasilany napięciem 10-24-30 V DC konwerter interfejersów RS232 na RS-485 / RS-422 bez ingerencji w format danych jakie są przesyłane.

Informacje o produkcie:

Konwerter ADA-I1040-1-2 nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z prędkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu RS485/RS422. ADA-I1040 wyposażony jest w żeńskie gniazdo DB-9F do podłączenia interfejsu RS232 oraz w listwę rozłącznych zacisków śrubowych dla skrętkowych połączeń magistrali RS485/RS422 i zasilania. Dodatkowo posiada gniazdo typu JACK do zasilania z zasilacza wtyczkowego. Złącze DB-9F interfejsu RS232 w konwerterze wykonane jest jako DCE, co pozwala na podłączenie konwertera z innym urządzeniem wyposażonym w RS232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR. Do działania konwerter ADA-I1040 wykorzystuje sygnały Rx, Tx i masę GND wprowadzone przez gniazdo DB-9F. Izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu RS485/422. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na magistrali RS485/422 i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. ADA-I1040 należy zasilać z zasilacza napięcia stabilizowanego o napięciu z zakresu 10 – 30VDC i mocy minimum 1W. Konwerter można zasilać z dwóch niezależnych źródeł zasilania, podłączając jedno źródło do zacisków Vss+, Vss- a drugie poprzez złącze JACK 1,5/3,5.

Dane techniczne:

• Praca na magistrali 2 lub 4 przewodowej w trybie punk-punkt i wielopunktowym,
• Konwersja sygnałów TX, RX na standard RS485/RS422,
• Praca do 32 urządzeń na magistrali RS485,
• Prędkość transmisji danych do 230,4 kbps,
• Automatyczne sterowanie przepływem danych na magistrali RS485,
• Przeźroczystość dla wszystkich protokołów: MODBUS, DNP i inne,
• Dowolny format bajtu określony specyfikacją interfejsu RS232,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 1W,
• Możliwość zasilania z dwóch niezależnych źródeł zasilania.
• Optoizolacja miedzy interfejsem RS232 a RS485/RS422 w torze sygnałowym 3kV=,
• Izolacja galwaniczna miedzy interfejsem RS232 a zasilaniem 1kV= lub 3kV=,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach interfejsu RS422/485.
• Połączenie skrętką o przekroju do 2.5 mm2 przez złącza śrubowe,
• Złącze DB-9F do połączenie interfejsu RS232 z komputerem PC, sterownikiem, kasą fiskalną,
• Obudowa interfejsowa,
• Wymiary obrysu obudowy ( Dł x Sz x Wy) 84 mm x 59 mm x 23 mm.

W zestawie:

• Konwerter RS232 na RS485 / RS422 ADA-I1040-1-2
• instrukcja obsługi

Konwerter RS232 na RS485 / RS422 ADA-I1040-1-2 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:

• W systemach automatyki kolejowej,
• W systemach automatyki przemysłowej,
• W systemach telemechaniki,
• W systemach kontroli dostępu,
• Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
• W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
