Opis produktu

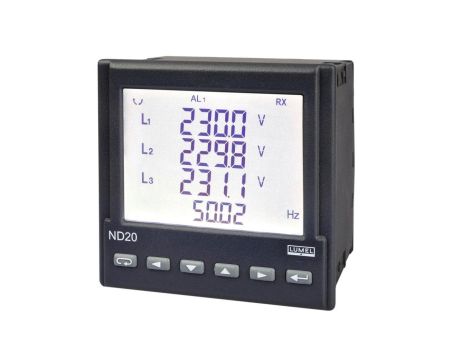

Miernik sieci 3-fazowej ND20 221100M1
Miernik jest cyfrowym, programowalnym przyrządem przeznaczonym do pomiaru parametrów sieci trójfazowych i jednofazowych; stosowany do monitoringu parametrów elektrycznych, analizy harmonicznych oraz zdalnego przesyłania wyników pomiarów.
Cechy techniczne
- Typ: cyfrowy, programowalny miernik parametrów sieci.
- Pomiar: napięcie, prąd, moc czynna, moc bierna, moc pozorna, energia (moc/praca), częstotliwość, współczynnik mocy, kąt fazowy, analiza harmonicznych.
- Kanały wejść: 3 kanały napięciowe, 3 kanały prądowe.
- Zakresy pomiarowe napięcia AC (bezpośrednio): 3×57,7/100 V; 3×69,3/120 V; 3×230/400 V.
- Pomiar prądu: przy użyciu cęgów prądowych lub adaptera cęgowego.
- Wskaźnik: wyświetlacz cyfrowy LCD prezentujący wielkości pomiarowe.
- Interfejs komunikacyjny: złącze RS-485 do przesyłu danych.
- Wyjścia: przekaźnikowe oraz analogowe do sterowania i sygnalizacji.
- Zasilanie: z sieci.
- Pamięć wartości mierzonej: brak.
- Funkcje dodatkowe: programowalność parametrów pomiarowych, możliwość aktualizacji oprogramowania, diagnostyka i kody błędów opisane w instrukcji.
Zastosowanie produktu
- Monitorowanie parametrów i jakości energii w rozdzielnicach głównych i lokalnych.
- Zakłady przemysłowe i obiekty komercyjne do nadzoru zużycia energii oraz analiz harmonicznych.
- Integracja z systemami sterowania i nadzoru przez RS-485 oraz wykorzystanie wyjść analogowych i przekaźnikowych do alarmów i sterowania.
- Pomiary serwisowe i diagnostyka instalacji przy użyciu cęgów prądowych.
- Instalację, programowanie oraz czynności związane z bezpieczeństwem i aktualizacją oprogramowania powinien wykonywać wykwalifikowany personel.
