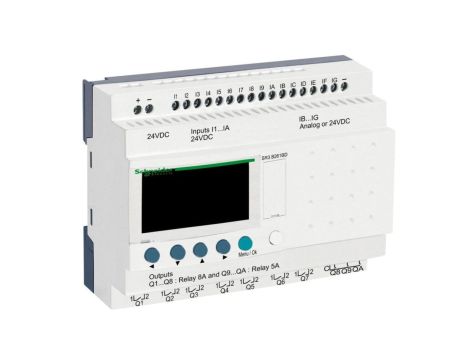

Sterownik Zelio2 SR3B261JD

Dostępność:

Dostępny

Producent:

EAN:

3389119203920

Kod producenta:

SR3B261JD

Dostępna ilość: 1 szt.

wyświetlacz lokalny posiada liczba linii schematu sterowania 0...500 z FBD programowanie 0...240 z drabina programowanie czas cyklu 6...90 ms czas kopi zapasowej 10 lat w 25 °C przesunięcie zegara...

Dodaj do ulubionych Powiadom znajomego

Opis produktu

wyświetlacz lokalny

posiada

liczba linii schematu sterowania

0...500 z FBD programowanie
0...240 z drabina programowanie

czas cyklu

6...90 ms

czas kopi zapasowej

10 lat w 25 °C

przesunięcie zegara

6 s/miesiąc w 25 °C
12 min/rok w 0...55 °C

Diagnostyka pamięci

Pamięć programu przy każdym załączeniu

znamionowe napięcie zasilania [Us]

12 V

Wartości graniczne napięcia wyjściowego

10.4...14.4 V

prąd zasilający

250 mA (bez przedłużenia)
400 mA (z rozszerzeniami)

strata mocy w watach (W)

3 W bez przedłużenia
5 W z rozszerzeniami

zabezpieczenie przed odwrotną polaryzacją

numer wejścia dyskretnego

16 zgodnie z EN/IEC 61131-2 typ 1

typ wejścia dyskretnego

Rezystancyjny

napięcie wejścia dyskretnego

12 V DC

prąd wejścia dyskretnego

4 mA

częstotliowść liczenia

1 kHz dla wejście dyskretne

stan napiecia 1 zagwarantowany

>= 7 V dla IB...IG jako dyskretne obwody wejściowe
>= 5.6 V dla dyskretne obwody wejściowe I1...IA i IH...IR

stan napięcia 0 zagwarantowany

<= 3 V dla IB...IG jako dyskretne obwody wejściowe
<= 2.4 V dla dyskretne obwody wejściowe I1...IA i IH...IR

zagwarantowany stan prądowy 1

>= 2 mA dla dyskretne obwody wejściowe I1...IA i IH...IR
>= 0.5 mA dla IB...IG jako dyskretne obwody wejściowe

zagwarantowany stan prądowy 0

<= 0.2 mA dla IB...IG jako dyskretne obwody wejściowe
<= 0.9 mA dla dyskretne obwody wejściowe I1...IA i IH...IR

zgodność wejść

3-przewodwoe czujniki zbliżeniowe PNP (wejście dyskretne)

numer wejścia analogowego

typ wejścia analogowego

Tryb wspólny

zakres wejścia analogowego

0...10 V
0...12 V

maksymalne dopuszczalne napięcie

14.4 V (obwód wejścia analogowego)

rozdzielczość wejścia analogowego

8 bitów przy maksymalnym napięciu

wartość LSB

39 mV (obwód wejścia analogowego)

czas konwersji

Cykl przekaźnika inteligentnego dla obwód wejścia analogowego

błąd konwersji

+/- 5 % w 25 °C dla obwód wejścia analogowego
+/- 6,2 % w 55 °C dla obwód wejścia analogowego

powtarzalna dokładność

+/- 2 % w 55 °C dla obwód wejścia analogowego

zasięg pracy

10 m pomiędzy stacjami, z kablem ekranowanym (czujnik nieizolowany) dla obwód wejścia analogowego

impedancja wejściowa

14 k? (IB...IG jako obwody wejść analogowych)
14 k? (IB...IG jako dyskretne obwody wejściowe)
2.7 k? (dyskretne obwody wejściowe I1...IA i IH...IR)

ilość wyjść

10 przekaźnik wyjście(wyjścia)

granice napięcia wyjściowego

24...250 V AC (wyjście przekaźnika)
5...30 V DC (wyjście przekaźnika)

typ i ułożenie styków

NO dla wyjście przekaźnika

prąd cieplny wyjściowy

5 A dla 2 wyjść (wyjście przekaźnika)
8 A dla 8 wyjść (wyjście przekaźnika)

trwałość elektryczna

500000 cykl AC-12 w 230 V, 1.5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl AC-15 w 230 V, 0.9 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl DC-12 w 24 V, 1.5 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1
500000 cykl DC-13 w 24 V, 0.6 A dla wyjście przekaźnika zgodnie z EN/IEC 60947-5-1

Zdolność łączeniowa w mA

>= 10 mA w 12 V (wyjście przekaźnika)

prędkość pracy w Hz

0.1 Hz (przy Ie) dla wyjście przekaźnika
10 Hz (brak obciążenia) dla wyjście przekaźnika

twałość mechaniczna

10000000 cykl (wyjście przekaźnika)

Znamionowe napięcie udarowe wytrzymywane [Uimp]

4 kV zgodnie z EN/IEC 60947-1 and EN/IEC 60664-1

zegar

czas odpowiedzi

10 ms (od stanu 0 do stanu 1) dla wyjście przekaźnika
5 ms (od stanu 1 do stanu 0) dla wyjście przekaźnika

przyłącza - zaciski

Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.2...1 x 2.5 mm2 AWG 25...AWG 14 półstały
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.2...1 x 2.5 mm2 AWG 25...AWG 14 stały
Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0.25...1 x 2.5 mm2 AWG 24...AWG 14 elastyczny z końcówką kablową
Zaciski śrubowe, zakres obsługiwanych średnic: 2 x 0.2...2 x 1.5 mm2 AWG 24...AWG 16 stały
Zaciski śrubowe, zakres obsługiwanych średnic: 2 x 0.25...2 x 0.75 mm2 AWG 24...AWG 18 elastyczny z końcówką kablową

Moment dokręcania

0.5 N.m

kategoria przepięć

III zgodnie z EN/IEC 60664-1

Masa produktu

0,4 kg
