Opis produktu
Cechy

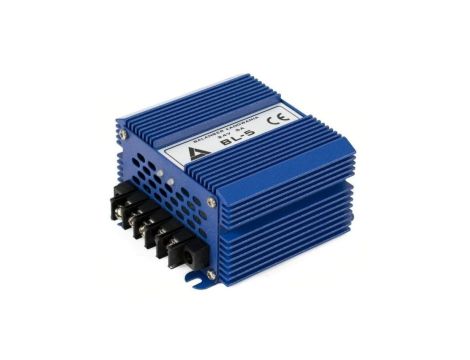

Balanser ładowania, zwany również potocznie wyrównywaczem napięć to urządzenie służące do utrzymywania na tym samym poziomie napięć akumulatorów 12 V połączonych ze sobą w układzie szeregowym.
Dzięki temu poszczególne akumulatory układu chronione są przed przeładowaniem, które może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów.
Zasada działania polega na niezależnym pomiarze napięć dwóch akumulatorów 12V połączonych w bank 24V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Dzięki dużej wydajności prądowej balanserów z serii BL nadają się one zarówno do stosowania z niewielkimi akumulatorami (40Ah) jak i również z tymi o dużej pojemności (200Ah).
W przypadku gdy istnieje potrzeba zbudowania z akumulatorów 12V banku energii o napięciu wyższym niż 24 V należy połączyć szeregowo większą ilość akumulatorów i balanserów w układzie:
Dane techniczne:
Dzięki temu poszczególne akumulatory układu chronione są przed przeładowaniem, które może prowadzić do nadmiernego gazowania jak również przed nierównomiernym rozładowaniem, które może doprowadzić do zasiarczenia, co w obu przypadkach skutkować może trwałym uszkodzeniem akumulatorów.
Zasada działania polega na niezależnym pomiarze napięć dwóch akumulatorów 12V połączonych w bank 24V, wyznaczeniu punktu środkowego takiego szeregu akumulatorów oraz transferze energii z akumulatora o wyższym napięciu do akumulatora o niższym napięciu.
Dzięki dużej wydajności prądowej balanserów z serii BL nadają się one zarówno do stosowania z niewielkimi akumulatorami (40Ah) jak i również z tymi o dużej pojemności (200Ah).
W przypadku gdy istnieje potrzeba zbudowania z akumulatorów 12V banku energii o napięciu wyższym niż 24 V należy połączyć szeregowo większą ilość akumulatorów i balanserów w układzie:
- 36V - 3 akumulatory i 2 balansery
- 48V - 4 akumulatory i 3 balansery
Dane techniczne:
- Dane techniczne
- napięcie zasilania: 15V ÷ 30V
- zakres napięć balansowanych: 18V ÷ 30V
- maksymalny prąd balansujący: 5A
- zalecana pojemność akumulatora: 20Ah ÷ 100Ah
- zabezpieczenie przeciążeniowe: 11A
- bezpiecznik: 15A
- zabezpieczenie termiczne: 70 St. C
- pobór prądu bez obciążenia: 13mA
- zakłócenia na wyjściu: poniżej 50mV
- zakłócenia na wejściu: poniżej 50mV
- zakres temperatury pracy: -25 do 50 St.C
- obciążalność złącza alarm: 2A
- sprawność: 92%
- chłodzenie: pasywne
- wyprowadzenia: 5x złącze śrubowe M4
- obudowa: aluminiowa
- stopień ochrony: IP21
- wymiary (dł. x sz. x wys.): 110x95x55 [mm]
- waga: 400g
