Przekładnik prądowy - trójfazowy 300/5A 720V AC TP-300

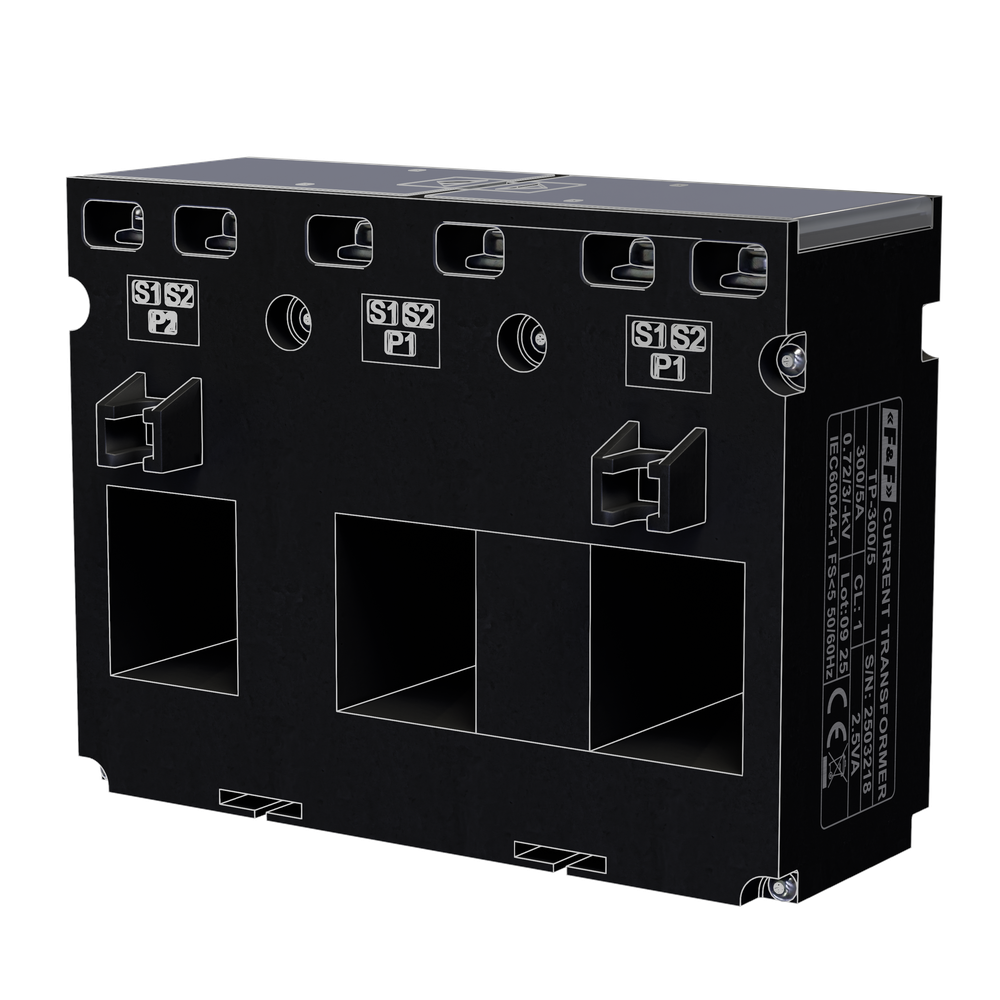

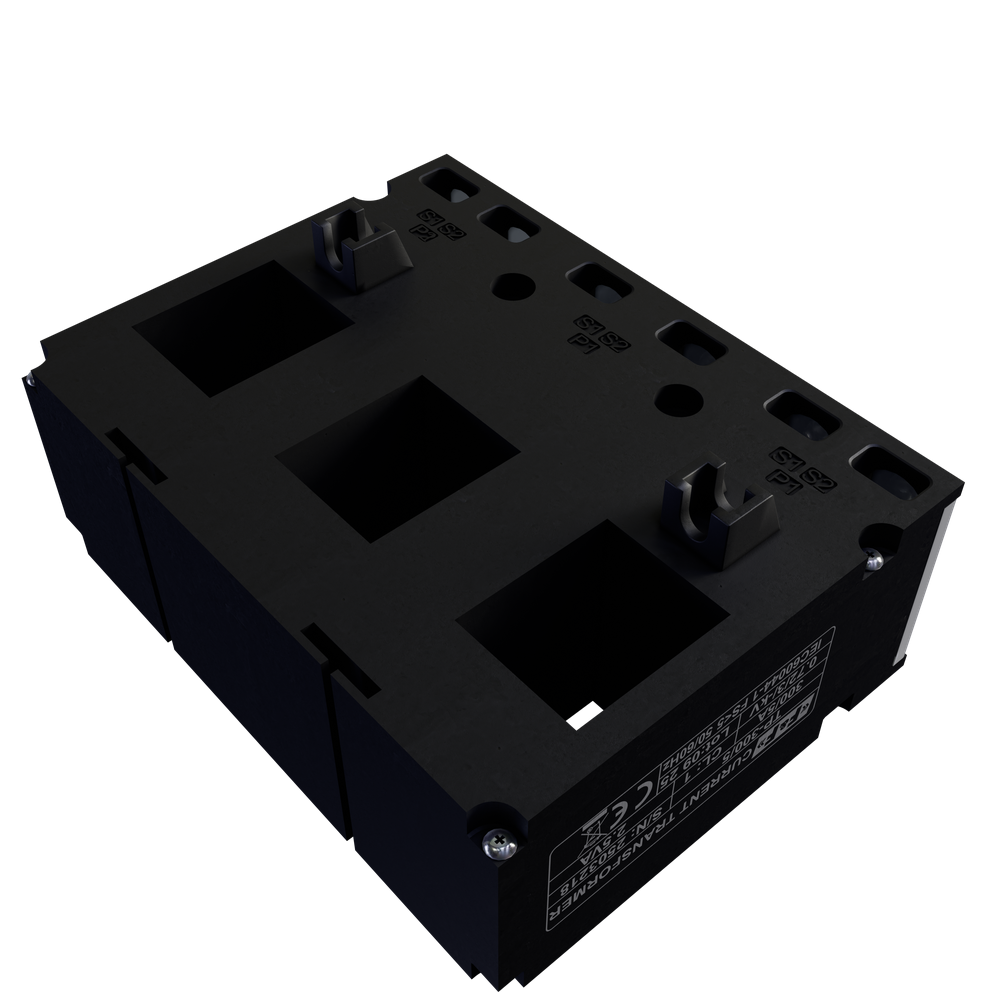

Przekładnik prądowy TP-300-5 to trójfazowy model z zamkniętym rdzeniem, przeznaczony do pośredniego pomiaru prądów w instalacjach trójfazowych. Urządzenie umożliwia przekształcenie prądu pierwotnego 300 A na standardowy prąd wtórny 5 A, dzięki czemu może współpracować z aparaturą kontrolno-pomiarową, licznikami energii i systemami monitorowania parametrów sieci. To rozwiązanie dla rozdzielnic w automatyce budynkowej i przemysłowej, gdzie liczy się precyzyjny pomiar dużych prądów, bezpieczeństwo eksploatacji oraz oszczędność miejsca montażowego. Konstrukcja 3-fazowa typu 3 w 1 pozwala realizować pomiary prądów trójfazowych w jednym kompaktowym urządzeniu. TP-300-5 został zaprojektowany do montażu na szynie DIN, tablicy lub przewodzie, a jego budowa umożliwia także instalację bezpośrednio na wyjściach rozłączników mocy, między innymi ABB serii Isomax, Merlin Gerin serii NS oraz analogicznych. Ułatwia to integrację w istniejących układach rozdzielczych, skraca czas montażu i pomaga ograniczyć zajętość przestrzeni w rozdzielnicy. Model pracuje w klasie dokładności 1, z mocą 2,5 VA i częstotliwością 50÷60 Hz. Maksymalne napięcie pracy wynosi 720 V AC, a stopień ochrony IP20 odpowiada zastosowaniu wewnątrz szaf i rozdzielnic elektrycznych. Zaciski wtórne S1/S2 w formie zacisków śrubowych 4 mm² zapewniają stabilne podłączenie obwodu pomiarowego. Przekładnik spełnia wymagania normy IEC 60044-1, co ma znaczenie w profesjonalnych aplikacjach pomiarowych i rozliczeniowych. TP-300-5 sprawdzi się tam, gdzie wymagane są przekładniki prądowe do monitorowania obciążenia, nadzoru zużycia energii, diagnostyki instalacji oraz współpracy z licznikami i analizatorami sieci. W kategorii rozwiązań takich jak transformatory prądowe i przekładniki do liczników, model ten wyróżnia się trójfazową konstrukcją oraz możliwością wygodnego montażu w układach z rozłącznikami mocy. W odróżnieniu od rozwiązań określanych jako przekładniki z rdzeniem otwieranym, TP-300-5 posiada rdzeń zamknięty, co należy uwzględnić podczas projektowania i instalacji torów pomiarowych.
