Opis produktu

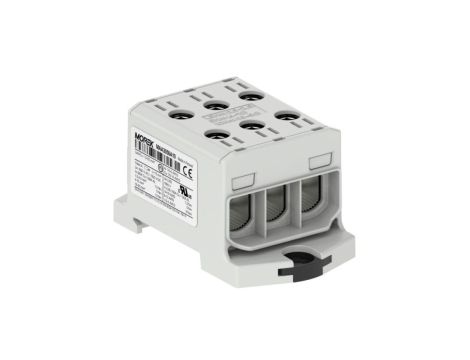

Złączka OTL50-3 kolor szary 3xAl/Cu 1,5-50mm2 1000V AC / 1500V DC Zacisk uniwersalny MAA3050A10
Złączka OTL50-3 to trzybiegunowy zacisk uniwersalny przeznaczony do łączenia przewodów aluminiowych i miedzianych o przekrojach 1,5–50 mm². Produkt stosowany jest tam, gdzie wymagane są napięcia do 1000 V AC lub 1500 V DC oraz boczne połączenie śrubowe z montażem na szynie DIN.
Cechy techniczne
- Przekrój przyłączanego przewodu: 1,5–50 mm² dla Al/Cu (linkowy i jednodrutowy bez końcówek tulejkowych)
- Prąd znamionowy: 160 A (Cu), 145 A (Al)
- Napięcie znamionowe: 1000 V AC / 1500 V DC
- Materiał elementu izolacyjnego: tworzywo termoplastyczne, klasa palności UL94 V0
- Temperatura pracy maks.: 80 °C
- Wymiary: szerokość 46 mm, długość 80 mm, wysokość 41 mm; masa: 109 g
- Rodzaj połączenia: śrubowe, pozycja połączenia: boczny
- Montaż: na szynie DIN przy użyciu śrub; moment dokręcania dostosowany do przekroju przewodu
- Konstrukcja: trzy bieguny, jeden poziom zacisków
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze wymagające bocznych połączeń śrubowych dla przewodów 1,5–50 mm²
- Instalacje fotowoltaiczne i systemy trakcyjne pracujące do 1500 V DC
- Połączenia przejściowe między przewodami aluminiowymi i miedzianymi w instalacjach niskiego i średniego napięcia
- Aplikacje energetyczne i przemysłowe wymagające montażu na szynie DIN oraz odporności materiału na podwyższone temperatury pracy
