Opis produktu

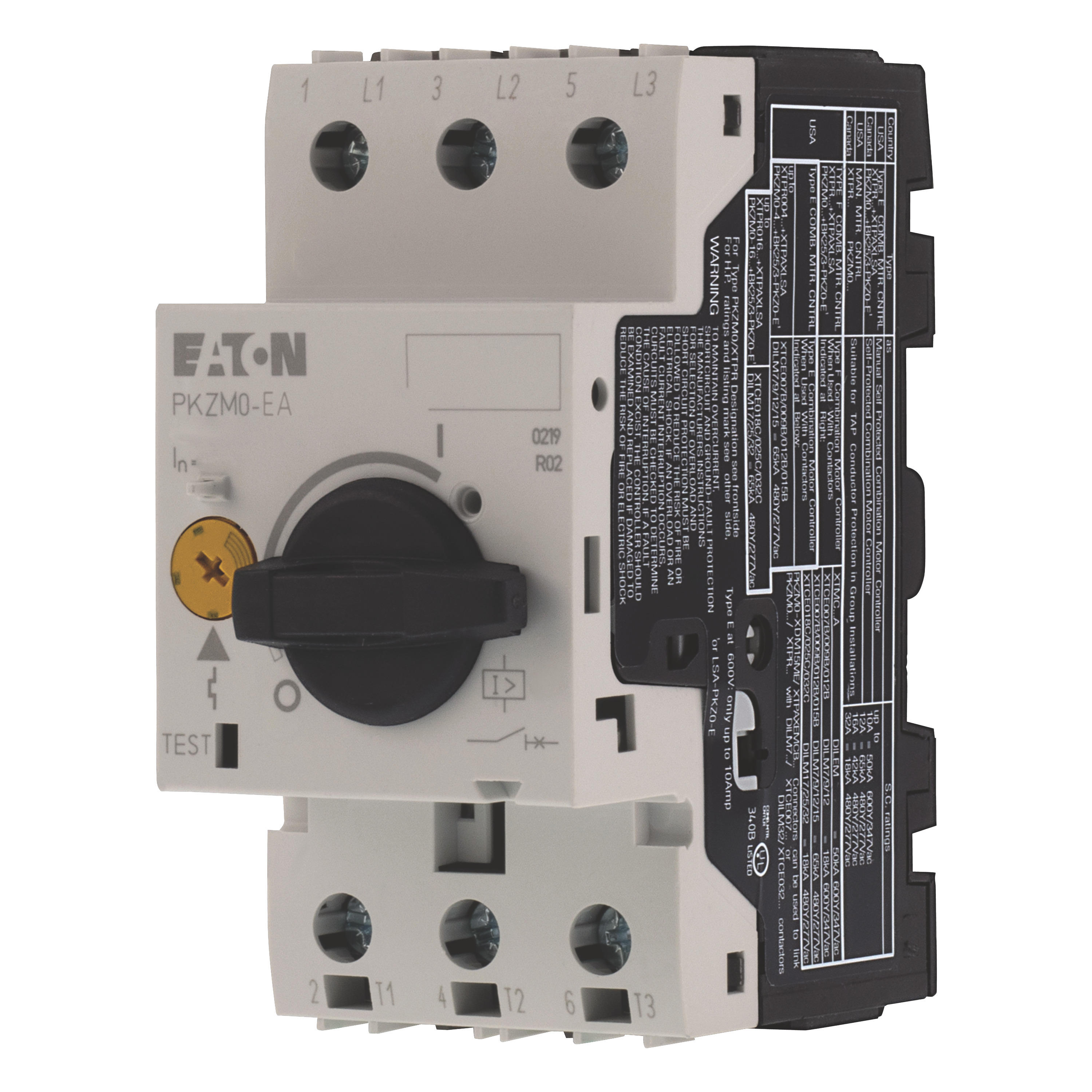

Wyłącznik silnikowy PKZM0-4-EA 3P 1,5kW 2,5-4A 189901
Wyłącznik silnikowy PKZM0-4-EA to trójpolowy aparat ochronny z termomagnetycznym wyzwalaniem przeznaczony do zabezpieczenia małych silników trójfazowych (AC‑3). Stosowany w rozdzielniach i układach sterowania do ochrony przed przeciążeniem, zwarciem i zanikiem fazy; deklaracje zgodności dostępne są w wyszukiwarce EATON (przydatne hasła wyszukiwania: "one 2 ka 4", "1 2 ka 4").
Cechy techniczne
- Liczba biegunów: 3
- Znamionowa moc pracy AC‑3: 1,5 kW przy 400 V; 0,75 kW przy 230 V
- Zakres nastawy wyzwalacza przeciążeniowego (termicznego): 2,5–4 A
- Znamionowy prąd ciągły Iu: 4 A
- Wyzwalanie zwarciowe bezzwłoczne: stała nastawa 56 A
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V AC: 150 kA
- Sposób przyłącza obwodu głównego: połączenie śrubowe
- Sposób wyzwalania: termomagnetyczny (zabezpieczenie przeciążeniowe + wyzwalacz zwarciowy)
- Czułość na zanik fazy: tak
- Stopień ochrony: IP20
Zastosowanie produktu
- Ochrona silników trójfazowych o mocy do 1,5 kW (AC‑3) w instalacjach przemysłowych i komercyjnych
- Stosowanie w panelach rozruchu silników, napędach pomp, wentylatorów, przenośnikach i maszynach lekkiego przemysłu
- Zastosowanie tam, gdzie wymagane jest zabezpieczenie przed zanikiem fazy oraz szybka reakcja na zwarcie (Icu wysoka wartość)
- Montaż w szafach rozdzielczych z dostępem do przyłączeń śrubowych; jako element stopnia ochrony silnika przed przeciążeniem i zwarciem
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak dobrać nastawę wyzwalacza przeciążeniowego dla tego wyłącznika?
Nastawę termiczną wyzwalacza PKZM0-4-EA należy ustawić zgodnie z prądem znamionowym silnika podanym na tabliczce znamionowej; zakres nastawy urządzenia to 2,5–4 A — jeżeli prąd znamionowy silnika mieści się w tym zakresie, ustaw wartość równą prądowi znamionowemu lub nieco wyższej, uwzględniając dopuszczalne przeciążenia rozruchowe. Jeśli prąd znamionowy silnika przekracza zakres 2,5–4 A, należy dobrać inny rozmiar wyłącznika.
