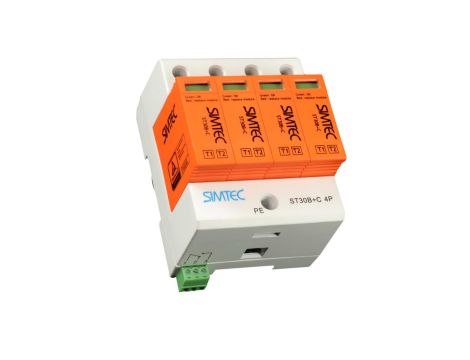

Ogranicznik przepięć warystorowy Typ T1+T2 4P 30kA 275V SIMTEC ST30 85201010

Ogranicznik przepięć warystorowy Typ T1+T2 4P 30kA 275V SIMTEC ST30 85201010

Ogranicznik przepięć warystorowy ST30 typu T1+T2 w wersji 4-biegunowej przeznaczony do ochrony instalacji niskiego napięcia (L1, L2, L3, N) przed przepięciami udarowymi i przesuwnymi. Urządzenie stosuje się w rozdzielnicach głównych i rozdziałach pomocniczych do zabezpieczania odbiorników przed impulsami 10/350 i 8/20.

Cechy techniczne

• Typ: warystorowy, kombinacja T1+T2, 4 bieguny (L1, L2, L3, N)
• Napięcie znamionowe AC: 230 V, napięcie maksymalne: 275 V
• Prąd udarowy (10/350): 4,5 kA
• Prąd wyładowczy (8/20): 30 kA
• Maksymalny prąd rozładowania: 60 kA
• Maksymalny poziom ochrony (L‑N): ≤ 1,5 kV, poziom ochrony ogólny ≤ 1,5 kV
• Czas zadziałania: < 25 ns
• Wymiary: szerokość 70,8 mm (4 moduły), wysokość 90,5 mm, głębokość 66 mm
• Zakres temperatur pracy: -40 °C do +85 °C
• Stopień ochrony obudowy: IP20
• Przyłącza przewodów: przewód elastyczny z końcówką tulejkową 2,5–25 mm²; przewód sztywny (jednodrutowy/wielodrutowy) 2,5–35 mm²
• Sygnalizacja: optyczna sygnalizacja zadziałania na urządzeniu oraz styk do sygnalizacji zdalnej
• Montaż: na szynie montażowej TS 35 (szyna DIN)
• Konstrukcja: niewydmuchowa
• Akcesoria: szyna montażowa TS 35 (nr kat. 80035000) oraz moduł ochronny warystorowy T1 T2 (nr kat. 85201028)

Zastosowanie produktu

• Ochrona instalacji niskiego napięcia w budynkach mieszkalnych, usługowych i przemysłowych w punktach głównych i pomocniczych
• Zabezpieczenie urządzeń w rozdzielnicach: zasilaczy UPS, sterowników PLC, systemów automatyki i urządzeń telekomunikacyjnych
• Stosowanie w instalacjach 4‑biegunowych (L1, L2, L3, N) do ochrony przed impulsami piorunowymi i przepięciami łączeniowymi
• Montaż bezpośrednio na szynie DIN TS35 w rozdzielnicach modułowych
