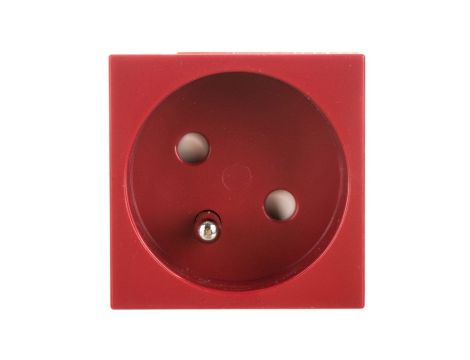

tehalit.GB-EG Gniazdo z/u 33st. pojedyncze 45x45mm bezhalogenowe czerwone EER1333020
Gniazdo tehalit.GB-EG 2P+Z o kącie 33° przeznaczone do instalacji niskonapięciowych 250 V, stosowane jako gniazdo pojedyncze w kanałach osprzętowych. Kolor czerwony (RAL 3020) i oznaczenie „drugie zasilanie awaryjne” ułatwiają identyfikację obwodów awaryjnych.
Cechy techniczne
- Typ: 2P+Z (gniazdo z bolcem uziemiającym), liczba jednostek: 1
- Kąt wtyku: 33°
- Prąd znamionowy: 16 A; napięcie znamionowe: 250 V; częstotliwość: 50–60 Hz
- Wymiary osprzętu: 45 × 45 mm (wys. × szer.), głębokość montażowa: 40 mm
- Materiał: tworzywo termoplastyczne bezhalogenowe; powierzchnia matowa, zabezpieczenie powierzchni: lakierowanie
- Kolor: czerwony (RAL 3020) – przeznaczenie do drugiego zasilania awaryjnego
- Montaż: zatrzaskowy, sposób montażu: kanał osprzętowy
- Stopień ochrony: IP20; izolowane
- Nie posiada ochrony przepięciowej ani oświetlenia orientacyjnego; nadruk: brak
Zastosowanie
Gniazdo tehalit.GB-EG EER1333020 przeznaczone jest do zabudowy w kanałach osprzętowych w instalacjach budynków użyteczności publicznej, przemysłowych i infrastrukturalnych, gdzie wymagane jest wyodrębnienie obwodów awaryjnych (drugie zasilanie). Stosuje się je w instalacjach niskonapięciowych 250 V, 16 A do zasilania urządzeń i odbiorników wymagających oznakowania obwodu. Ze względu na stopień ochrony IP20 gniazdo przeznaczone jest do pomieszczeń suchych i zabudowy w listwach/kanałach, nie do bezpośredniej ekspozycji na wilgoć.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy gniazdo tehalit.GB-EG EER1333020 pasuje do standardowych kanałów 45 × 45 mm?
Gniazdo jest zaprojektowane do montażu w kanałach osprzętowych o wymiarach modułowych 45 × 45 mm i montażu zatrzaskowego; przed instalacją należy potwierdzić zgodność mechanicznego profilu kanału z systemem tehalit.GB-EG. - Jak interpretować opis „Drugie zasilanie awaryjne (czerwony)” przy instalacji tego gniazda?
Czerwony kolor oznacza przeznaczenie do wydzielonych obwodów awaryjnych; podłączenie wykonuje się jak w standardowym gnieździe 2P+Z (faza, neutralny, PE). Przy pracach montażowych należy wyłączyć zasilanie i prowadzić połączenia zgodnie z obowiązującymi normami instalacyjnymi.
