Opis produktu

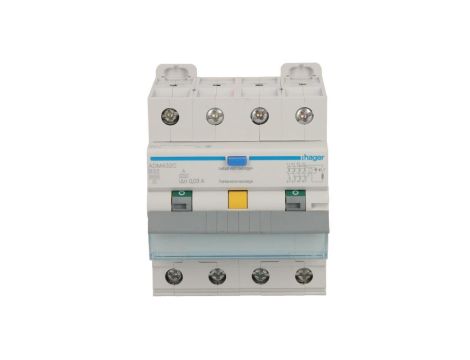

Wyłącznik różnicowo-nadprądowy RCBO 4P B32A 0,03A Typ A 6kA RCBO ADM432C
Wyłącznik różnicowo-nadprądowy RCBO ADM432C to czterobiegunowy wyłącznik z członem nadprądowym o prądzie znamionowym 32 A i czułości różnicowej 30 mA. Przeznaczony do ochrony przed porażeniem oraz do zabezpieczania przed przeciążeniem i zwarciem w instalacjach trójfazowych z przewodem neutralnym.
Cechy techniczne
- Liczba biegunów: 4P (trzy fazy + N)
- Prąd znamionowy: 32 A
- Charakterystyka nadprądowa: B (B32A)
- Prąd różnicowy: 0,03 A (30 mA)
- Typ detekcji: Typ A – wykrywanie prądów przemiennych i pulsujących składowych stałych
- Zdolność łączeniowa (Icn): 6 kA
- Stopień ochrony: IP20
- Dane instalacyjne: dokumentacja zawiera wymiary, współczynniki korekcyjne dla pracy w różnych temperaturach oraz informacje o pojemnościach zacisków i montażu szeregowym
Zastosowanie produktu
- Ochrona obwodów trójfazowych z przewodem neutralnym w rozdzielnicach budynków mieszkalnych, usługowych i lekkiego przemysłu
- Zabezpieczanie obwodów gniazd i odbiorników przed porażeniem (prąd różnicowy 30 mA)
- Zastosowania wymagające wykrywania pulsujących składowych stałych prądu upływu (urządzenia elektroniczne z prostownikami i układami półprzewodnikowymi)
- Montaż szeregowy w rozdzielnicy razem z innymi modułami – zgodnie z instrukcją montażu i danymi katalogowymi
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza Typ A w wyłączniku RCBO ADM432C?
Typ A oznacza, że wyłącznik wykrywa zarówno prądy różnicowe przemienne (AC), jak i pulsujące składowe stałe (np. pochodzące z prostowników). Dzięki temu ADM432C jest odpowiedni do obwodów z urządzeniami elektronicznymi, które generują pulsujące prądy upływu, ale nie gwarantuje wykrywania dużych składowych stałych DC. - Co oznacza oznaczenie B32A i kiedy stosować charakterystykę B?
B32A wskazuje prąd znamionowy 32 A oraz charakterystykę wyzwalania typu B, która zadziała przy prądach udarowych około 3–5 × In. Charakterystykę B stosuje się w obwodach o niskich prądach rozruchowych (np. oświetlenie, obwody ogólne). Do obwodów z wysokimi prądami rozruchowymi (silniki, duże transformatory) częściej wybiera się charakterystykę C lub D.
