Opis produktu
Lokalizaor uszkodzeń kabli (reflektometr)
TDR-420 WMPLTDR420
Zdiagnozuj usterkę urządzeniem TDR-420

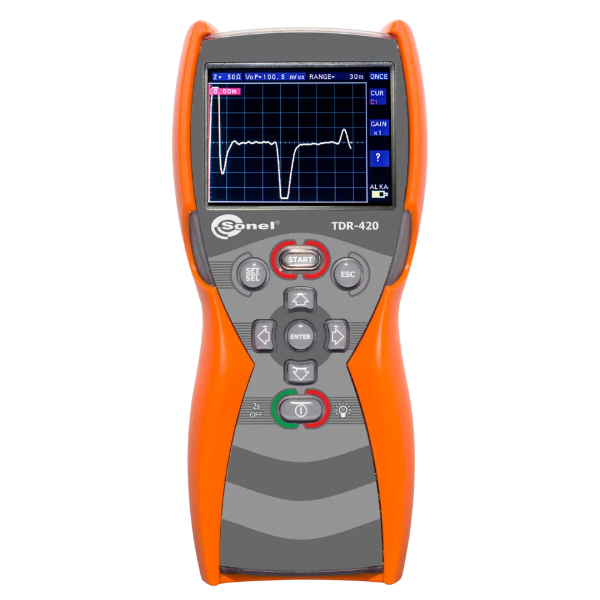

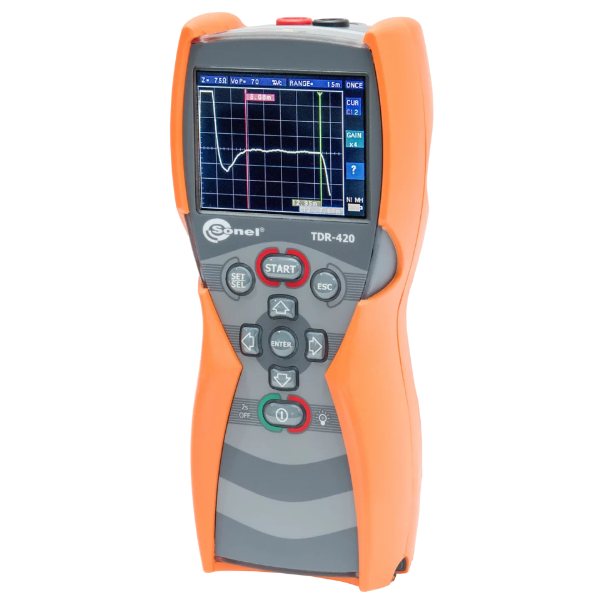

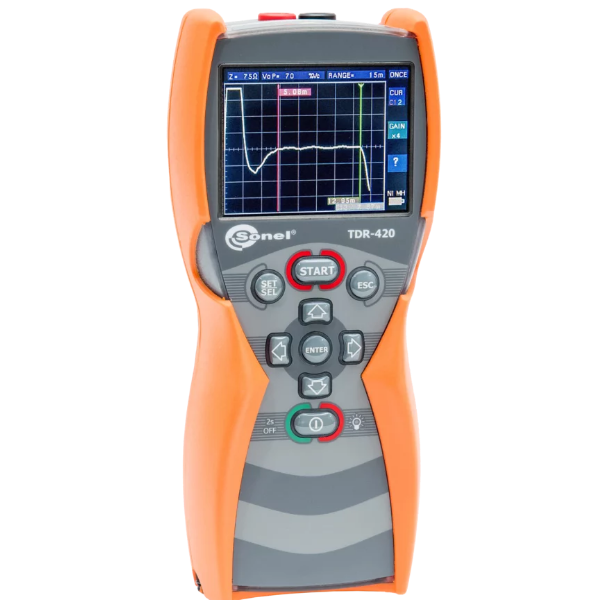

Reflektometr Sonel TDR-420 jest poręcznym cyfrowym lokalizatorem impulsowym (TDR – ang. Time-domain Reflectometer) przeznaczonym do identyfikacji i lokalizacji uszkodzeń w kablach elektroenergetycznych, telekomunikacyjnych i teletechnicznych. Reflektometr Sonel TDR-420 pozwala na zmierzenie długości kabla oraz określenie odległości do uszkodzenia lub zmiany impedancyjnej w zakresie od 4 do 6000 m w przewodach z żyłami metalowymi. Najkrótszy zakres pomiarowy o zasięgu 7 metrów i strefie martwej długości 0,6 metra pozwala na lokalizację uszkodzeń w bardzo bliskiej odległości od miejsca podłączenia urządzenia.
Wszechstronne i proste w obsłudze urządzenia
Specyfikacja techniczna
- Zakresy pomiarowe: 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 20000 [ft] 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 6 km
- Dokładność: 1% wybranego zakresu
- Rozdzielczość: około 1% zakresu
- Minimalna długość przewodu: 4 m
- Współczynnik propagacji: w zakresie 10…99% lub 15…148,5 m/μs
- Impuls wyjściowy: 5 Vp-p dla obwodu otwartego
- Impedancja wyjściowa: 25, 50, 75, 100, 125 i 200 Ω
- Szerokość impulsu: 3 ns…3 μs (w zależności od zakresu)
- Tryb skanowania: do 3 skanów na sekundę lub skan pojedynczy (tryb ONCE)
- Generowany sygnał akustyczny: 810 – 1100 Hz
- Wyświetlacz: kolorowy 3.5” LCD TFT, 320 × 240 pikseli
- Stopień ochrony / szczelność: IP67
