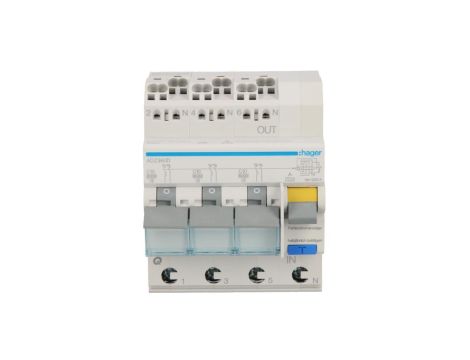

Wyłącznik różnicowo-nadprądowy RCBO 4P C10A 0,03A Typ A 6kA RCBO ADZ360D

Wyłącznik różnicowo-nadprądowy RCBO 4P C10A 0,03A Typ A 6kA RCBO ADZ360D

Wyłącznik różnicowo-nadprądowy RCBO ADZ360D łączy funkcję ochrony różnicowoprądowej typu A i zabezpieczenia nadprądowego o charakterystyce C, przeznaczony do ochrony pojedynczych obwodów zasilania w instalacjach 230/400 V. Stosowany jako ochrona przeciwporażeniowa oraz zabezpieczenie przeciwzwarciowe i przeciążeniowe w rozdzielnicach z montażem na szynie DIN.

Cechy techniczne

• Prąd znamionowy: 10 A
• Znamionowy prąd różnicowy: 0,03 A (30 mA), typ A (wykrywa prądy przemienne i pulsujące składowe stałe)
• Charakterystyka wyzwalania nadprądowego: C
• Liczba biegunów chronionych: 3; biegun N rozłączany jednocześnie (liczba biegunów całkowita: 4)
• Napięcie znamionowe: 230 V / 400 V, częstotliwość 50 Hz
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z normami katalogowymi)
• Szerokość: 4 moduły; głębokość wbudowania: 70 mm
• Montaż: szyna DIN; wskaźnik zadziałania zabezpieczenia
• Zakres temperatur pracy: -55 °C do 70 °C; stopień ochrony obudowy: IP20
• Kompatybilność z wymaganiami normy EN 61009-1 (parametry typowe dla katalogu ADZ360D)

Zastosowanie produktu

• Ochrona końcowych obwodów gniazd i oświetlenia w instalacjach mieszkaniowych i komercyjnych
• Zabezpieczenie obwodów z urządzeniami zawierającymi elementy elektroniczne, wymagających detekcji pulsujących składowych stałych prądu upływu (typ A)
• Stosowanie w rozdzielnicach modułowych z montażem na szynie DIN w instalacjach 230/400 V
• Zastosowanie jako ochrona przeciwporażeniowa oraz zabezpieczenie przed zwarciem i przeciążeniem w obwodach końcowych
