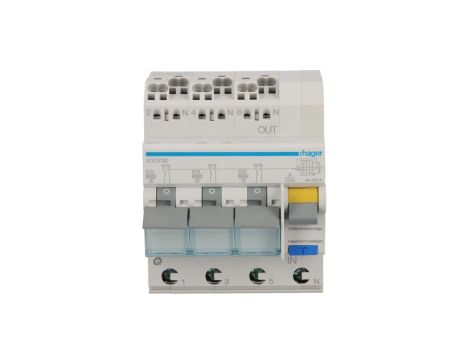

Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N B13A 0,03A Typ A 6kA RCBO ADZ313D

Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N B13A 0,03A Typ A 6kA RCBO ADZ313D

Wyłącznik różnicowo-nadprądowy RCBO ADZ313D przeznaczony do ochrony przed porażeniem i jednoczesnego zabezpieczenia nadprądowego w obwodach jednofazowych; typ A zapewnia detekcję prądów przemiennych i pulsujących składowych stałych. Produkt jest przeznaczony do montażu w rozdzielnicach na szynie DIN i do zastosowań mieszkalnych oraz komercyjnych.

Cechy techniczne

• Konfiguracja: 3x1P+N (liczba biegunów całkowita 4), jednoczesne rozłączanie pinu N.
• Prąd znamionowy (In): 13 A; charakterystyka wyzwalania: B.
• Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA), czułość: Typ A (AC + pulsujące DC).
• Napięcie znamionowe: 230 V (możliwość powiązania w układach 400 V); częstotliwość: 50 Hz.
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (zgodnie z EN 60898).
• Montaż: szyna DIN; głębokość wbudowania: 70 mm; szerokość: 4 moduły.
• Stopień ochrony: IP20; przystosowany do montażu podtynkowego/na szynie w rozdzielnicach.
• Parametry temperaturowe i współczynniki korekcyjne: prąd znamionowy podlega korektom w zależności od temperatury i układu montażu (szczegóły w karcie katalogowej).

Zastosowanie produktu

• Ochrona obwodów gniazd i oświetlenia w instalacjach mieszkalnych i obiektach komercyjnych wymagających ochrony różnicowoprądowej oraz zabezpieczenia nadprądowego.
• Obwody z urządzeniami elektronicznymi generującymi pulsujące składowe prądu stałego (np. zasilacze, niektóre rodzaje oświetlenia LED) — zastosowanie Typ A.
• Instalacje, w których wymagane jest jednoczesne rozłączanie przewodu neutralnego (N) dla poprawnej ochrony.
• Montaż w rozdzielnicach modułowych na szynie DIN oraz w zabudowie podtynkowej, tam gdzie wymagana jest zdolność łączeniowa do 6 kA.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Czy wyłącznik różnicowo-nadprądowy RCBO ADZ313D wykrywa prąd stały (DC)?
   Wyłącznik RCBO ADZ313D o czułości Typ A wykrywa prądy upływowe przemienne oraz pulsujące składowe stałe (pulsujące DC). Nie jest przeznaczony do niezawodnego wykrywania płynnej składowej stałej DC — w aplikacjach z ryzykiem stałego prądu upływu należy zastosować wyłącznik typu B.
2. Czy prąd znamionowy 13 A wyłącznika RCBO ADZ313D wymaga korekty przy wspólnym montażu?
   Tak. Prąd znamionowy 13 A może podlegać współczynnikom korekcyjnym zależnym od temperatury otoczenia i montażu obok innych aparatów; dla konkretnych wartości korekcji należy odnieść się do karty katalogowej producenta.
