Opis produktu

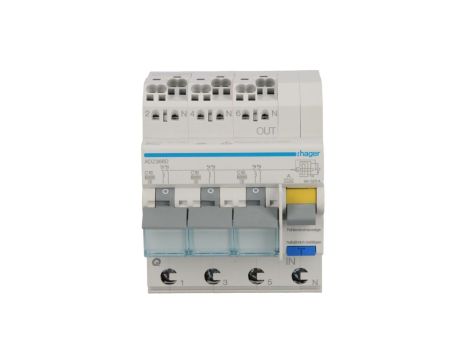

Wyłącznik różnicowo-nadprądowy RCBO 3x1P+N C16A 0,03A Typ A 6kA RCBO ADZ366D
Wyłącznik różnicowo-nadprądowy RCBO ADZ366D łączy ochronę przeciwporażeniową (wyłącznik różnicowoprądowy) z zabezpieczeniem nadprądowym w jednej obudowie; przeznaczony do ochrony obwodów jednofazowych i instalacji modułowych w budynkach mieszkalnych i obiektach komercyjnych.
Cechy techniczne
- Konfiguracja: 3x1P+N (4 bieguny), jednocześnie rozłączany biegun N
- Prąd znamionowy: 16 A; charakterystyka wyzwalania: C
- Znamionowy prąd różnicowy: 0,03 A (30 mA); czułość: Typ A
- Znamionowe napięcie: 230 V / 400 V; częstotliwość: 50 Hz
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Szerokość: 4 moduły; głębokość wbudowania: 70 mm
- Straty mocy: 3 W na biegun, straty całkowite 10,9 W
- Wytrzymałość elektryczna i mechaniczna: 2000 cykli
- Stopień ochrony: IP20
- Zakres temperatur pracy: -55 °C do 70 °C
- Montaż: szyna DIN; urządzenie przystosowane do montażu podtynkowego; wskaźnik zadziałania zabezpieczenia
Zastosowanie produktu
- Ochrona obwodów jednofazowych w instalacjach mieszkaniowych i komercyjnych (gniazdka, oświetlenie)
- Zabezpieczenie obwodów z urządzeniami posiadającymi elektronikę i generującymi składowe pulsacyjne (np. zasilacze, urządzenia AGD)
- Rozdzielnice modułowe montowane na szynie DIN, gdzie wymagane jest jednoczesne wyłączenie przewodu neutralnego
- Instalacje wymagające integracji ochrony przeciwporażeniowej i nadprądowej w jednym urządzeniu przy ograniczonej szerokości modułowej
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Co oznacza "Typ A" w wyłączniku różnicowo-nadprądowym RCBO ADZ366D?
Typ A oznacza, że wyłącznik detekuje prądy różnicowe przemienne (AC) oraz pulsujące składowe stałoprądowe; jest to istotne przy ochronie obwodów z urządzeniami elektronicznymi generującymi pulsujące prądy stałe. - Czy wyłącznik różnicowo-nadprądowy RCBO ADZ366D może zastąpić oddzielny RCD i wyłącznik nadprądowy?
Tak — RCBO ADZ366D łączy funkcje ochrony różnicowoprądowej (30 mA) i nadprądowej (16 A), co pozwala zastąpić oddzielne urządzenia w rozdzielnicy; przy projektowaniu instalacji należy uwzględnić wymogi selektywności i dopasowanie charakterystyki C do rodzaju obciążenia.
