Opis produktu

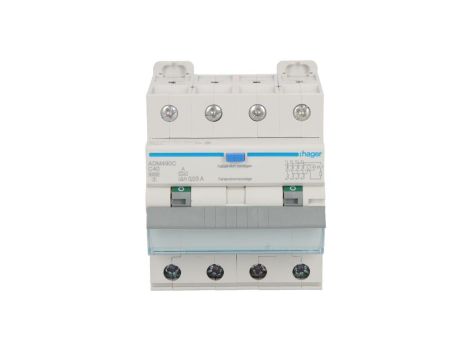

Wyłącznik różnicowo-nadprądowy RCBO 4P C40A 0,03A Typ A 6kA RCBO ADM490C
Wyłącznik różnicowo-nadprądowy RCBO ADM490C to 4-biegunowe urządzenie ochronne z członem nadprądowym i różnicowym, przeznaczone do ochrony przeciwporażeniowej i selektywnego zabezpieczania obwodów w instalacjach 230/400 V. Produkt znajduje zastosowanie w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych wymagających ochrony przed upływem prądu i zwarciem.
Cechy techniczne
- Typ: A — detekcja prądów różnicowych przemiennych i pulsujących składowych DC
- Liczba biegunów: 4 (jednoczesne rozłączanie biegunu N)
- Prąd znamionowy (In): 40 A, charakterystyka wyzwalania: C
- Znamionowy prąd różnicowy (IΔn): 0,03 A (30 mA)
- Znamionowa zwarciowa zdolność łączeniowa: 6 kA
- Napięcie znamionowe: 230 / 400 V, częstotliwość: 50 Hz
- Stopień ochrony: IP20; montaż na szynie DIN z możliwością demontażu
- Wymiary (HxSxG): 84 × 71 × 70 mm; szerokość: 4 moduły
- Obsługa przewodów sztywnych i elastycznych; zakres temperatur pracy: -55°C do 70°C
- Zgodność z normą EN 61009-1; zgodność z RoHS
Zastosowanie
- Ochrona obwodów zasilających gniazdka i oświetlenie w budynkach mieszkalnych i komercyjnych.
- Zastosowania w rozdzielnicach elektrycznych wymagających ochrony przed upływem prądu i jednoczesnym wyłączaniem przewodu neutralnego.
- Ochrona obwodów z urządzeniami elektronicznymi i przemysłowymi, gdzie wymagane jest wykrywanie prądów pulsujących (typ A).
- Instalacje, w których stosuje się wyłączniki modułowe montowane na szynie DIN oraz wymagane są ograniczone gabaryty (4 moduły).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik RCBO ADM490C Typ A wykryje prądy pulsujące o składowej stałoprądowej?
Tak. Jako urządzenie typu A RCBO ADM490C wykrywa prądy różnicowe przemienne oraz prądy pulsujące zawierające składową stałoprądową (np. generowane przez niektóre przetwornice). Nie zapewnia natomiast wykrywania trwałego, czystego prądu stałego (DC). - Dlaczego ważne jest, że ADM490C rozłącza jednocześnie przewód neutralny (N)?
Jednoczesne rozłączanie N zapewnia pełną izolację obwodu po zadziałaniu, minimalizując ryzyko pozostawienia przewodu neutralnego pod napięciem względem ochrony PE i ułatwiając bezpieczne prace serwisowe oraz zgodność z wymaganiami instalacyjnymi dla układów 4P.
