Opis produktu

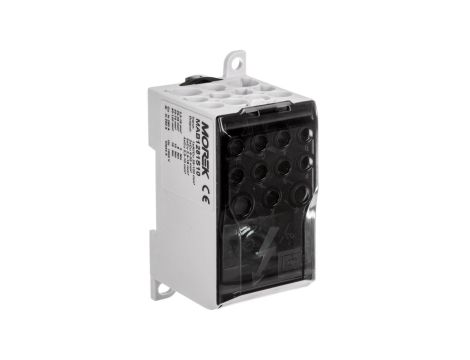

Blok dystrybucyjny - rozdzielczy OJL280A czarny we: 1xAl/Cu 35-120 wy: 2x6-35mm2/5x2,5-16mm2/ 4x2,5-10mm2 1000V MAB1281S10
Blok dystrybucyjny OJL280A to jednopunktowy blok rozdzielczy przeznaczony do łączenia i rozdziału przewodów Al/Cu w instalacjach o napięciu znamionowym do 1000 V. Produkt przeznaczony do montażu na szynie DIN lub przy użyciu śrub, w aplikacjach wymagających połączeń śrubowych.
Parametry techniczne
- Prąd znamionowy: 280 A (dla przewodów miedzianych), 250 A (dla przewodów aluminiowych)
- Napięcie znamionowe: 1000 V
- Zakres przewodów Al/Cu: od 2,5 mm² do 120 mm²
- Łączna liczba podłączeń: 12
- Rozkład podłączeń: 3 podłączenia dla przekrojów >25 mm², 5 podłączeń dla 16 mm², 4 podłączenia dla 10 mm²
- Liczba biegunów: 1
- Sposób montażu: szyna DIN / śruba
- Rodzaj połączenia: śrubowy
- Osłona izolacyjna przed dotykiem: tak
- Stopień ochrony: IP20
- Temperatura pracy: do 80 °C
- Wymiary (szer. x gł. x wys.): 44,4 x 97 x 51 mm
- Masa: 178 g
Zastosowanie
- Rozdział zasilania w rozdzielnicach niskiego napięcia i szafach sterowniczych
- Łączenie i rozdział przewodów aluminiowych i miedzianych o różnych przekrojach
- Punkty zbiorcze do konsolidacji przewodów o dużych przekrojach (>25 mm²) oraz rozgałęzień na przewody mniejszych przekrojów
- Integracja w instalacjach, gdzie wymagane są połączenia śrubowe i montaż na szynie DIN przy napięciu do 1000 V
