Opis produktu
Ogranicznik przepieć Typ T3 2P 2kA 0,63kV DEHNrail M 2P 30 FM 953206

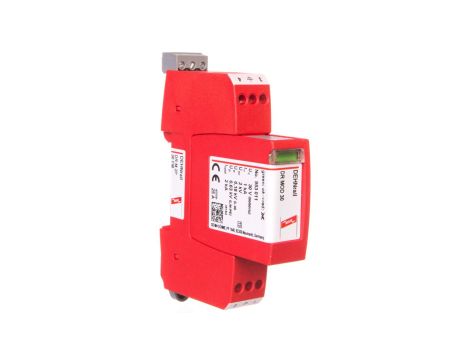

Ogranicznik przepięć DEHNrail M 2P 30 FM (953206) to dwubiegunowe urządzenie typu T3 przeznaczone do ochrony obwodów niskiego napięcia (do 30 V) w rozdzielnicach. Urządzenie posiada wymienny moduł ochronny, optyczną sygnalizację zadziałania oraz styk do zdalnej sygnalizacji stanu.
Cechy techniczne
- Typ urządzenia: ogranicznik przepięć Typ 3 (klasa III), dwubiegunowy (2P)
- Znamionowe napięcie AC: 24 V; maksymalne napięcie trwałej pracy AC: 30 V
- Maksymalne napięcie trwałej pracy DC: 30 V
- Znamionowy prąd wyładowczy (8/20) L+N-PE: 2 kA; L-N: 1 kA
- Poziom ochrony (Up): 2 kV; poziom ochrony L-PE/N-PE: 4 kV
- Prąd znamionowy (przepływ nominalny): 25 A
- Montaż: szyna montażowa DIN 35 mm; szerokość zabiera 1 moduł
- Przyłącza przewodów giętkich: 0,5–2,5 mm2; sztywnych: 0,5–4 mm2
- Sygnalizacja: optyczna sygnalizacja zadziałania + styk do zdalnej sygnalizacji
- Konstrukcja: obudowa z termoplastu, moduł ochronny wymienny
- Stopień ochrony: IP20; temperatura pracy: od -40 °C do +80 °C
- Masa: 84 g
Zastosowanie produktu
- Ochrona obwodów sterowania 24 V DC/AC w rozdzielnicach i szafach sterowniczych — PLC, czujniki, przekaźniki i przetworniki.
- Montaż na szynie DIN 35 mm w tablicach rozdzielczych; instalować na stronie zasilanej obwodów, za pierwszorzędowym urządzeniem ochronnym (w systemie TT).
- Monitorowanie stanu ochrony poprzez styk zdalnej sygnalizacji do systemów nadzoru lub PLC; lokalna kontrola przez wskaźnik optyczny.
- Rozwiązanie do zastosowań przemysłowych i automatyki, gdzie wymagane jest szybkie odprowadzanie prądów udarowych 8/20 μs oraz wymienny moduł do serwisu bez wymiany całego urządzenia.
- Wymagania instalacyjne: montaż i prace podłączeniowe wykonać wykwalifikowany elektryk; przed instalacją sprawdzić brak uszkodzeń; zapewnić właściwe i krótkie połączenie uziemiające; wszelkie modyfikacje konstrukcji unieważniają gwarancję.
