Opis produktu

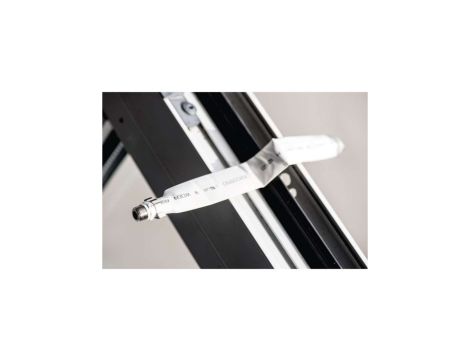

Przejściówka okienna 3C2V, 22cm. Przepust okienny przeznaczony do przeciągnięcia przewodu koncentrycznego przez okno bez konieczności wiercenia. Jest to praktyczny sposób prowadzenia okablowania, prosty i szybki. Przepust okienny jest wyposażony na obu końcach z praktyczne konektory typu F.
Parametry:
| zastosowanie | zamiast wiercenia ścian |
|---|---|
| impedancja | 75 Ohm |
| typ kabla koncentrycznego | 3C2V |
| odporność na promieniowanie UV | tak |
| do zastosowań zewnętrznych | tak |
|---|---|
| średnica płaszcza kabla | 3 mm |
| materiał ekranu | miedziowane aluminium (CCA) |
| ilość na szpuli | 22 cm |
| średnica żyły wewnętrznej | 0,5 mm |
| ilość ekranów | 1 |
| pokrycie ekranem | 28 % |
| średnica ekranu | 32× 0,12 mm² |
| kolor płaszcza | biały |
| materiał żyły wewnętrznej | miedź (Cu) |
| oznaczenie metrów | nie dotyczy |
| typ dielektryka, średnica | PE 1,6 mm |
| maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz | nie dotyczy |
| ekran II. folia | brak |
| APE = dielektryk powietrzny | nie |
| kolor izolacji przewodów zasilających | nie dotyczy |
| współczynnik skrócenia fali | 0,81 |
| zalecane typy złącz - F zaciskane | nie dotyczy |
| zalecane typy złącz - F skręcane | nie dotyczy |
| FPE = dielektryk piankowy | nie dotyczy |
| ciężar (kg/km) | nie dotyczy |
| izolacja przewodów zasilających | nie dotyczy |
| rezystancja izolacji między żyłami przy 20 °C (MOhm/km) | nie dotyczy |
| pojemność (pF/m) | 53 |
| budowa przewodów zasilających | nie dotyczy |
| materiał płaszcza kabla | PVC |
| maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz | nie dotyczy |
| maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz | nie dotyczy |
| maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz | nie dotyczy |
| maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz | nie dotyczy |
| maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz | nie dotyczy |
| maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz | nie dotyczy |
| maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny | nie dotyczy |
| maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny | nie dotyczy |
| minimalny promień gięcia jednorazowy/wielokrotny | nie dotyczy |
| minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz | nie dotyczy |
| minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz | nie dotyczy |
| minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz | nie dotyczy |
| minimalne tłumienie ekranu (dB) 10 ~ 800 MHz | nie dotyczy |
| temperatura użytkowania | +5 °C do +60 °C |
| substancje niebezpieczne | nie podlega CPR |
| PE = dielektryk polietylenowy | nie dotyczy |
| PES = warstwa folii | nie dotyczy |
| ilość drucików w ekranie | 32× 0,12 mm |
| przekrój przewodów zasilających | nie dotyczy |
| temperatura przechowywania | -20 °C do +75 °C |
| ekran I. folia | nie |
| klasa reakcji na ogień | nie podlega CPR |
| typ szpuli | nie dotyczy |
| okres gwarancyjny | 2 lata |
| opakowanie | 1 szt., PE woreczek |
