Opis produktu

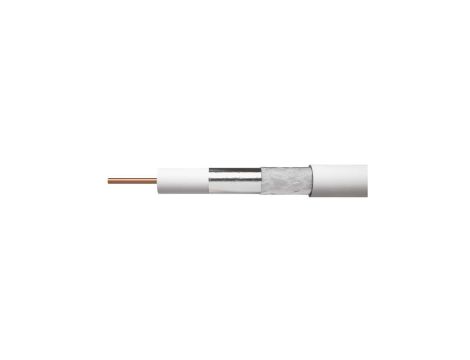

Kabel koncentryczny CB21D. Przewód koncentryczny typu KH21D najwyższej jakości ze środkową żyłą z czystej miedzi BC, kolor biały, CLASS A. Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów CCTV, TV i SAT.
Ponieważ przewód odznacza się bardzo wysokim tłumieniem ekranu (= bardzo niskie promieniowanie), tym przewodem można transmitować sygnał o bardzo małym poziomie i z tego powodu tym przewodem można przesyłać sygnały na duże odległości.
Dzięki ekranowaniu o wysokiej jakości nie ma progblemu z równoległym prowadzeniem większej liczby przewodów na duże odległości.
Parametry:
| zastosowanie | instalacje wewnętrzne, odporne na zakłócenia, CLASS A |
|---|---|
| impedancja | nie dotyczy |
| typ kabla koncentrycznego | CB21D |
| odporność na promieniowanie UV | nie |
| do zastosowań zewnętrznych | nie |
|---|---|
| średnica płaszcza kabla | 6,8 mm |
| materiał ekranu | aluminium (Al) |
| średnica żyły wewnętrznej | 1,1 mm |
| ilość ekranów | 2 |
| pokrycie ekranem | >98 % |
| średnica ekranu | 128× 0,12 mm² |
| kolor płaszcza | biały |
| materiał żyły wewnętrznej | miedź (Cu) |
| oznaczenie metrów | 1–100 m |
| typ dielektryka, średnica | FPE 4,8 mm |
| maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz | 18,5 |
| ekran II. folia | brak |
| APE = dielektryk powietrzny | nie |
| kolor izolacji przewodów zasilających | nie dotyczy |
| współczynnik skrócenia fali | 0,85 |
| zalecane typy złącz - F zaciskane | *K7220 |
| zalecane typy złącz - F skręcane | *K7351 |
| FPE = dielektryk piankowy | tak |
| ciężar (kg/km) | 41,5 |
| izolacja przewodów zasilających | nie dotyczy |
| rezystancja izolacji między żyłami przy 20 °C (MOhm/km) | 1 000 |
| pojemność (pF/m) | 52 |
| budowa przewodów zasilających | nie dotyczy |
| materiał płaszcza kabla | PVC |
| maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz | 19,3 |
| maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz | 2,2 |
| maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz | 5,8 |
| maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz | 29,5 |
| maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz | 12,5 |
| maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz | 15,3 |
| maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny | 18,5 |
| maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny | 38,5 |
| minimalny promień gięcia jednorazowy/wielokrotny | 35/70 mm |
| minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz | 30 |
| minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz | 25 |
| minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz | 23 |
| minimalne tłumienie ekranu (dB) 10 ~ 800 MHz | >110 |
| temperatura użytkowania | +5 °C do +60 °C |
| substancje niebezpieczne | nie |
| PE = dielektryk polietylenowy | nie dotyczy |
| PES = warstwa folii | nie |
| ilość drucików w ekranie | 128× 0,12 mm |
| przekrój przewodów zasilających | nie dotyczy |
| temperatura przechowywania | -20 °C do +75 °C |
| ekran I. folia | 1× Al/PET |
| klasa reakcji na ogień | Eca |
| typ szpuli | papierowa szpula |
| okres gwarancyjny | 5 lat |
