Opis produktu

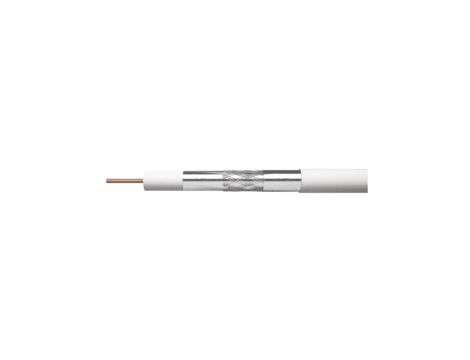

Kabel koncentryczny CB500. Przewód koncentryczny najwyższej jakości ze środkową żyłą z czystej miedzi BC i potrójnym ekranem z pocynowanej miedzi CuSn, kolor biały. Przewód jest przeznaczony do wszystkich trudnych aplikacji przy transmisji sygnałów telewizji kablowej. Dzięki właściwemu materiałowi zastosowanemu do wykonania żyły środkowej i oplotu, przewód jest szczególnie odporny na warunki atmosferyczne, wilgoć i korozję. Idealny przewód do instalacji domowych i do lokali mieszkalnych.
Parametry:
| zastosowanie | instalacje CATV |
|---|---|
| impedancja | 75 Ohm |
| typ kabla koncentrycznego | CB500 |
| odporność na promieniowanie UV | nie |
| do zastosowań zewnętrznych | nie |
|---|---|
| średnica płaszcza kabla | 5 mm |
| materiał ekranu | cynowana miedź (CuSn) |
| średnica żyły wewnętrznej | 0,75 mm |
| ilość ekranów | 3 |
| pokrycie ekranem | 47 % |
| średnica ekranu | 48× 0,12 mm² |
| kolor płaszcza | biały |
| materiał żyły wewnętrznej | miedź (Cu) |
| oznaczenie metrów | tak |
| typ dielektryka, średnica | FPE 3,2 mm |
| maksymalne tłumienie przy 20 °C (dB/100m) 860 MHz | 28 |
| ekran II. folia | Al/PES |
| APE = dielektryk powietrzny | nie |
| kolor izolacji przewodów zasilających | nie dotyczy |
| współczynnik skrócenia fali | 0,85 |
| zalecane typy złącz - F zaciskane | *K7200 |
| zalecane typy złącz - F skręcane | *K7321 |
| FPE = dielektryk piankowy | tak |
| ciężar (kg/km) | 26,5 |
| izolacja przewodów zasilających | nie dotyczy |
| rezystancja izolacji między żyłami przy 20 °C (MOhm/km) | 1 000 |
| pojemność (pF/m) | 53 |
| budowa przewodów zasilających | nie dotyczy |
| materiał płaszcza kabla | PVC |
| maksymalne tłumienie przy 20 °C (dB/100m) 1 000 MHz | 29,1 |
| maksymalne tłumienie przy 20 °C (dB/100m) 10 MHz | 4,5 |
| maksymalne tłumienie przy 20 °C (dB/100m) 100 MHz | 10,5 |
| maksymalne tłumienie przy 20 °C (dB/100m) 2 000 MHz | nie |
| maksymalne tłumienie przy 20 °C (dB/100m) 450 MHz | 20,2 |
| maksymalne tłumienie przy 20 °C (dB/100m) 650 MHz | 24,1 |
| maksymalna rezystancja dla prądu stałego przy 20 °C (Ohm/km) - rdzeń wewnętrzny | 41,5 |
| maksymalna rezystancja dla prądu stałego przy 20 °C, (Ohm/km) - rdzeń zewnętrzny | 48,5 |
| minimalny promień gięcia jednorazowy/wielokrotny | 25/50 mm |
| minimalne tłumienie odbić przy 20 °C (dB) 10–300 MHz | 25 |
| minimalne tłumienie odbić przy 20 °C (dB) 300–600 MHz | 20 |
| minimalne tłumienie odbić przy 20 °C (dB) 600–900 MHz | 18 |
| minimalne tłumienie ekranu (dB) 10 ~ 800 MHz | 75 |
| temperatura użytkowania | +5 °C do +60 °C |
| substancje niebezpieczne | nie |
| PE = dielektryk polietylenowy | nie dotyczy |
| PES = warstwa folii | nie |
| ilość drucików w ekranie | 48× 0,12 mm |
| przekrój przewodów zasilających | nie dotyczy |
| temperatura przechowywania | -20 °C do +75 °C |
| ekran I. folia | 1× Al/PES |
| klasa reakcji na ogień | Eca |
