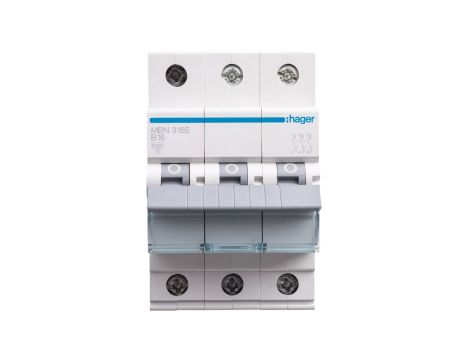

Wyłącznik nadprądowy 3P B 16A 6kA AC MBN316E

Wyłącznik nadprądowy 3P B 16A 6kA AC MBN316E

Wyłącznik nadprądowy MBN316E to 3-biegunowy aparat typu B o prądzie znamionowym 16 A, przeznaczony do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach niskiego napięcia (230/400 V AC). Stosowany tam, gdzie wymagane jest szybkie zadziałanie przy niewielkich prądach zwarciowych i ochrona obwodów dystrybucyjnych.

Cechy techniczne

• Rodzaj: wyłącznik nadprądowy (MCB), 3 bieguny, charakterystyka B
• Prąd znamionowy In: 16 A
• Napięcie znamionowe: 230/400 V AC, częstotliwość 50/60 Hz
• Zdolność zwarciowa Icn: 6 kA (6000 A)
• Straty mocy: 6,33 W przy prądzie znamionowym
• Współczynniki korekcyjne prądu i wartości zadziałania zależne od temperatury otoczenia (przykładowo efektywny prąd użytkowy w zakresie od około 17,3 A przy 20 °C do 10,9 A przy 70 °C)
• Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
• Montaż / wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
• Przyłącza przewodów: przewody sztywne do 25 mm², przewody elastyczne do 16 mm²; moment dokręcania styków 2,8 Nm
• Stopień ochrony: IP20; temperatura przechowywania: -25 do 80 °C

Zastosowanie produktu

• Zabezpieczanie obwodów trójfazowych w rozdzielnicach instalacji budynkowych i lekkich instalacjach przemysłowych
• Ochrona obwodów o niewielkich prądach rozruchu — obwody oświetleniowe, gniazdka i wyposażenie ogólnego przeznaczenia
• Wbudowanie jako element sekcji dystrybucyjnej w układach niskiego napięcia z wymaganiem Icn = 6 kA
• Stosowanie tam, gdzie wymagane są określone warunki montażowe i przyłączeniowe: przewody do 25 mm² (sztywne) oraz moment dokręcania 2,8 Nm
