Opis produktu

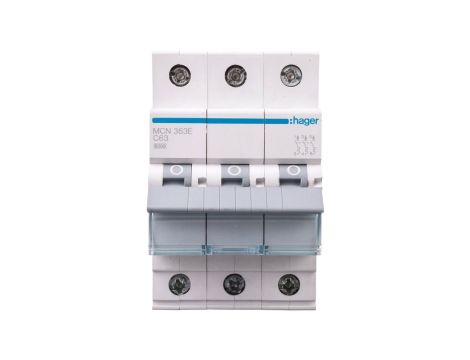

Wyłącznik nadprądowy 3P C 63A 6kA AC MCN363E
Wyłącznik nadprądowy 3P C 63A 6kA AC MCN363E to trójpolowy wyłącznik nadprądowy (typ MCB) o charakterystyce C, przeznaczony do zabezpieczania obwodów przed przeciążeniem i zwarciem w instalacjach 230/400 V AC. Produkt znajduje zastosowanie w rozdzielnicach budynków i instalacjach przemysłowych do ochrony obwodów zasilających silniki oraz obwodów ogólnego przeznaczenia.
Parametry techniczne
- Liczba biegunów: 3P
- Charakterystyka wyzwalania: C
- Prąd znamionowy In: 63 A
- Napięcie znamionowe Ue: 230/400 V AC
- Częstotliwość pracy: 50 Hz
- Zdolność łączeniowa (Icn): 6 kA (6000 A)
- Prąd znamionowy wyłączany zwarciowy: 10 kA przy 400 V
- Stopień ochrony: IP20
- Norma: EN 60898-1
- Moment dokręcania zacisków: 2,8 Nm
- Zakres temperatur pracy: -25°C do 70°C; temperatura magazynowania: -25°C do 80°C
- Wymiary (gł. x wys. x szer.): 70 mm x 83 mm x 52,5 mm
Zastosowanie produktu
- Ochrona obwodów zasilających silniki i urządzenia o prądzie znamionowym do 63 A; charakterystyka C zapewnia selektywność przy prądach rozruchowych.
- Zabezpieczenie obwodów gniazd i oświetlenia w instalacjach budynkowych i komercyjnych.
- Stosowanie w rozdzielnicach i panelach maszynowych jako zabezpieczenie instalacji o spodziewanym prądzie zwarciowym do wartości odpowiadającej zdolności łączeniowej urządzenia (patrz Icn i prąd wyłączany).
- W aplikacjach, gdzie wymagane są urządzenia zgodne z EN 60898-1 i ochrona w warunkach temperaturowych od -25°C do 70°C.
