Opis produktu

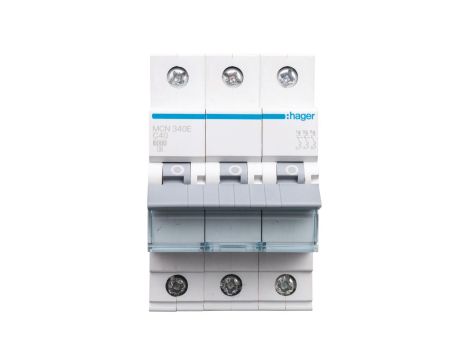

Wyłącznik nadprądowy 3P C 40A 6kA AC MCN340E
Wyłącznik nadprądowy 3-biegunowy przeznaczony do ochrony obwodów trójfazowych o prądzie znamionowym 40 A; stosowany do zabezpieczeń instalacji 230/400 V z charakterystyką wyzwalania C i zdolnością łączeniową 6 kA.
Cechy techniczne
- Prąd znamionowy: 40 A.
- Charakterystyka wyzwalania: C (przeznaczona do obwodów z umiarkowanymi prądami rozruchowymi).
- Zdolność łączeniowa (wytrzymałość krótkoczasowa): 6 kA AC.
- Napięcie znamionowe: 230/400 V; częstotliwość: 50 Hz.
- Prąd znamionowy zależny od temperatury — wartości prądu przy różnych temperaturach oraz współczynniki korekcyjne są podane w karcie katalogowej.
- Współczynniki korekcyjne: dostępne dla różnych częstotliwości i dla instalacji kilku aparatów obok siebie (należy uwzględnić przy doborze).
- Straty mocy: 16,9 W.
- Wytrzymałość elektryczna: 4000 cykli.
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm.
- Moment dokręcania styków przy instalacji: 2,8 Nm.
- Stopień ochrony: IP20; temperatura przechowywania: -25 do 80 °C.
Zastosowanie
- Ochrona obwodów rozdzielczych w budynkach mieszkalnych i komercyjnych przy instalacjach 230/400 V.
- Zabezpieczenie obwodów oświetleniowych i gniazd w instalacjach z umiarkowanymi prądami rozruchowymi.
- Zastosowania przemysłowe w rozdzielnicach, gdzie wymagane jest zabezpieczenie 3-fazowe o zdolności łączeniowej 6 kA.
- W instalacjach, w których konieczne jest uwzględnienie korekcji prądu ze względu na temperaturę pracy i zabudowę kilku aparatów obok siebie.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak interpretować charakterystykę C dla tego wyłącznika nadprądowego?
Charakterystyka C oznacza, że wyłącznik nadprądowy jest przeznaczony do ochrony obwodów z umiarkowanymi prądami rozruchowymi; szczegółowe krzywe czasowo-prądowe dla modelu MCN340E znajdują się w karcie katalogowej i powinny być użyte przy doborze do obciążeń z rozruchem. - Czy przy doborze wyłącznika nadprądowego MCN340E trzeba uwzględnić współczynniki korekcyjne?
Tak — karta katalogowa zawiera współczynniki korekcyjne dla różnych częstotliwości i dla montażu kilku aparatów obok siebie; należy je uwzględnić przy doborze obciążenia i przy planowaniu zabudowy w rozdzielnicy.
