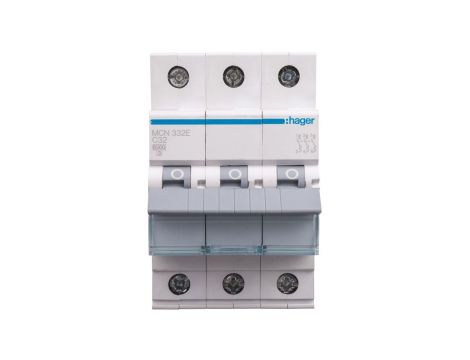

Wyłącznik nadprądowy 3P C 32A 6kA AC MCN332E

Wyłącznik nadprądowy 3P C 32A 6kA AC MCN332E

Wyłącznik nadprądowy MCN332E to 3-biegunowy wyłącznik MCB o charakterystyce C, przeznaczony do ochrony obwodów trójfazowych przed przeciążeniem i zwarciem w sieciach 230/400 V AC.

Cechy techniczne

• Typ: wyłącznik nadprądowy MCB, 3-biegunowy (3P)
• Charakterystyka: C (typowa dla obciążeń indukcyjnych o umiarkowanym prądzie rozruchu)
• Prąd znamionowy: 32 A
• Napięcie znamionowe: 230/400 V AC, częstotliwość: 50 Hz
• Zdolność łączeniowa (Icn): 6 kA (6000 A)
• Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
• Stopień ochrony: IP20
• Zakres temperatur pracy: -25 do 80 °C
• Wymiary: głębokość 70 mm × wysokość 83 mm × szerokość 52,5 mm
• Normy: EN 60898-1; zgodność z wymogami RoHS

Zastosowanie produktu

• Ochrona obwodów trójfazowych w rozdzielnicach energetycznych.
• Ochrona obwodów zasila-яcych silniki i transformatory o umiarkowanych prądach rozruchowych (charakterystyka C).
• Zastosowania w instalacjach mieszkaniowych, komercyjnych oraz w lekkich aplikacjach przemysłowych wymagających zdolności łączeniowej do 6 kA.
• Stosowanie w układach, gdzie wymagana jest zgodność z EN 60898-1 i ograniczony zakres temperaturowy eksploatacji.

FAQ - Najczęściej zadawane pytania i odpowiedzi

1. Co oznacza charakterystyka C w wyłączniku nadprądowym MCN332E?
   Charakterystyka C oznacza, że wyzwolenie następuje przy prądach zwarciowych typowo w zakresie kilku do kilkunastu razy prądu znamionowego (zgodnie ze specyfikacją normy EN 60898-1). W praktyce charakterystyka C jest stosowana do obwodów z obciążeniami indukcyjnymi o umiarkowanym prądzie rozruchu, np. silniki i transformatory.
2. Jak interpretować zdolność łączeniową 6 kA dla MCN332E?
   Zdolność łączeniowa 6 kA oznacza, że MCN332E jest zdolny do bezpiecznego przerwania prądu zwarciowego do 6000 A. Przy doborze należy porównać tę wartość z obliczonym lub zmierzonym dostępnym prądem zwarciowym w punkcie instalacji; jeśli prąd zwarciowy w punkcie przewyższa 6 kA, konieczny jest wyłącznik o wyższej zdolności łączeniowej.
