Opis produktu

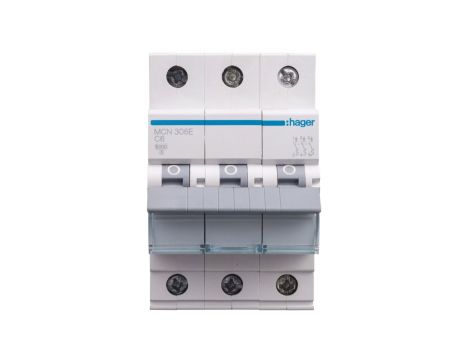

Wyłącznik nadprądowy 3P C 6A 6kA AC MCN306E
Wyłącznik nadprądowy 3P C 6A 6kA AC MCN306E to trzybiegunowy modułowy MCB o charakterystyce C, przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach niskiego napięcia 230/400 V. Produkt jest stosowany w rozdzielniach budynków mieszkalnych, komercyjnych oraz w lekkich aplikacjach przemysłowych.
Cechy techniczne
- Prąd znamionowy: 6 A
- Liczba biegunów: 3 (3P)
- Charakterystyka wyzwalania: C (wyzwalanie przy prądach udarowych o umiarkowanej wartości)
- Napięcie znamionowe: 230/400 V AC, częstotliwość: 50/60 Hz
- Zdolność łączeniowa: 6 kA
- Moment dokręcania zacisków: 2,8 Nm
- Wytrzymałość: elektryczna do 4000 cykli, mechaniczna do 20000 cykli
- Zawiera dane dotyczące wpływu temperatury i współczynniki korekcyjne prądu znamionowego podane w karcie katalogowej
- Spełnia wymagania normy PN-EN 60898-1:2007
Zastosowanie
- Ochrona obwodów rozdzielczych w budynkach mieszkalnych i obiektach komercyjnych
- Zabezpieczenie obwodów trójfazowych o umiarkowanych prądach rozruchowych (np. obwody gniazd, oświetlenia, niewielkie silniki)
- Stosowanie w rozdzielnicach niskiego napięcia do ochrony przed przeciążeniami i zwarciami
- Dobór jako element ochronny w instalacjach z wymaganą zdolnością łączeniową do 6 kA
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Kiedy warto zastosować wyłącznik nadprądowy MCN306E o charakterystyce C?
Charakterystyka C jest odpowiednia w obwodach z umiarkowanymi prądami rozruchowymi, np. gniazda, oświetlenie oraz urządzenia z krótkotrwałymi przepięciami przy załączeniu; MCN306E zapewnia selektywne wyzwalanie przy takich warunkach. - Jak uwzględnić wpływ temperatury otoczenia przy doborze MCN306E?
Należy stosować współczynniki korekcyjne podane w karcie katalogowej MCN306E: przy podwyższonej temperaturze dopuszczalny prąd ciągły maleje, dlatego dobór powinien uwzględniać wartość prądu obciążenia skorygowaną o odpowiedni współczynnik.
