Opis produktu

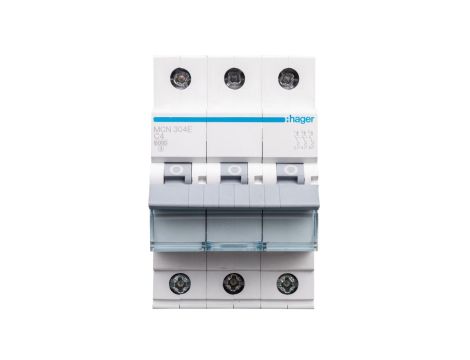

Wyłącznik nadprądowy 3P C 4A 6kA AC MCN304E
Trójpolowy wyłącznik nadprądowy MCN304E o charakterystyce C przeznaczony do ochrony obwodów przed przeciążeniami i zwarciami w instalacjach 230/400 V AC, 50 Hz. Produkt znajduje zastosowanie w rozdzielnicach budynkowych i przemysłowych jako zabezpieczenie obwodów trójfazowych i grup odbiorników.
Cechy techniczne
- Charakterystyka wyzwalania: C (zabezpieczenie obwodów z umiarkowanymi prądami rozruchowymi)
- Liczba biegunów: 3P
- Prąd znamionowy In: 4 A
- Napięcie znamionowe Un: 230/400 V AC, częstotliwość: 50 Hz
- Zdolność łączeniowa Icn: 6 kA
- Całkowite straty mocy: 5,7 W
- Zakres temperatur pracy: -25 do +80 °C; prąd znamionowy podlega korekcji w zależności od temperatury otoczenia
- Wymiary (głęb. × wys. × szer.): 70 × 83 × 52,5 mm
- Stopień ochrony: IP20
- Norma: EN 60898-1:2007
Zastosowanie produktu
MCN304E stosuje się do zabezpieczania obwodów trójfazowych w instalacjach budynków mieszkalnych, obiektów użyteczności publicznej i zakładów przemysłowych. Dedykowany do ochrony obwodów zasilających oświetlenie, gniazda, grupy urządzeń oraz obwody z umiarkowanymi prądami rozruchowymi, gdzie wymagana jest zdolność łączeniowa do 6 kA. Przeznaczony do montażu w rozdzielnicach jako zabezpieczenie główne lub grupowe.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak uwzględnić wpływ temperatury na prąd znamionowy wyłącznika MCN304E?
Prąd znamionowy 4 A podany jest dla temperatury odniesienia; karta katalogowa informuje o współczynnikach korekcyjnych do zastosowania przy innych temperaturach otoczenia. Przy projektowaniu instalacji należy stosować te współczynniki, aby zapewnić poprawne działanie zabezpieczenia w warunkach podwyższonej temperatury.
