Opis produktu

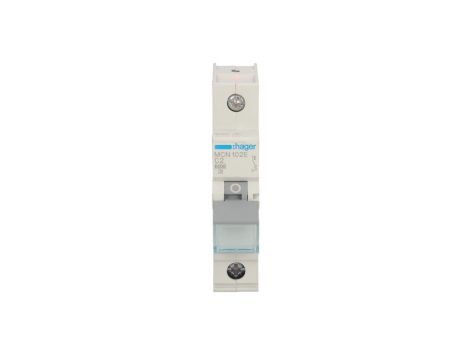

Wyłącznik nadprądowy 1P C 2A 6kA AC MCN102E
Wyłącznik nadprądowy MCN102E to jednoipolowy aparat ochronny o charakterystyce C przeznaczony do zabezpieczania obwodów jednofazowych o prądzie znamionowym 2 A. Stosowany jest do ochrony przed przeciążeniami i zwarciami w instalacjach elektrycznych niskiego napięcia.
Cechy techniczne
- Prąd znamionowy: 2 A
- Liczba biegunów: 1P
- Charakterystyka wyzwalania: C (magnetyczne wyzwalanie dla prądów zwarciowych)
- Prąd wyłączalny Icn / zdolność zwarciowa: 6000 A (6 kA) AC
- Napięcie znamionowe: 230/400 V (stosowanie w układach jednofazowych przy 230 V)
- Częstotliwość znamionowa: 50 Hz
- Wytrzymałość elektryczna: 4000 cykli; wytrzymałość mechaniczna: 20000 cykli
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 17,5 mm
- Stopień ochrony: IP20
- Norma odniesienia: EN 60898-1
- Współczynniki korekcyjne prądu: określone w karcie katalogowej dla różnych temperatur, częstotliwości i liczby aparatów — należy stosować wartości z dokumentacji producenta
Zastosowanie produktu
- Ochrona obwodów jednofazowych o małym prądzie roboczym, np. obwody oświetleniowe i pomocnicze
- Instalacje mieszkaniowe i obiekty komercyjne wymagające zabezpieczenia przed przeciążeniami i zwarciami
- Wbudowanie w rozdzielnice w celu selektywnego zabezpieczenia gałęzi instalacji
- Zastosowania, gdzie wymagana jest zdolność wyłączania zwarć do 6 kA oraz wysoka liczba cykli eksploatacyjnych
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak stosować współczynniki korekcyjne prądu dla wyłącznika MCN102E?
Współczynniki korekcyjne zawarte w karcie katalogowej należy zastosować do prądu znamionowego przed porównaniem z rzeczywistym obciążeniem: obliczamy In × współczynnik (dla danej temperatury, częstotliwości lub liczby aparatów) i porównujemy z prądem obciążenia; szczegóły i tablice korekcyjne znajdują się w dokumentacji producenta.
