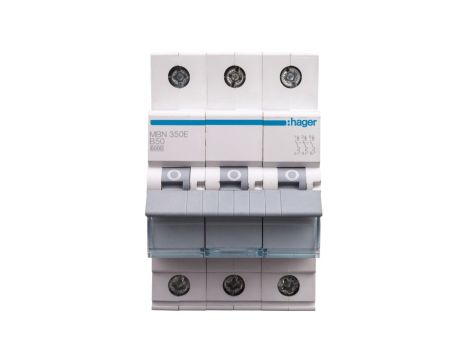

Wyłącznik nadprądowy 3P B 50A 6kA AC MBN350E
Wyłącznik nadprądowy MBN350E to 3-biegunowy MCB o charakterystyce B i prądzie znamionowym 50 A, przeznaczony do zabezpieczania obwodów trójfazowych przed przeciążeniem i zwarciem w instalacjach niskiego napięcia.
Cechy techniczne
- Typ: wyłącznik nadprądowy (MCB), 3-biegunowy, charakterystyka B, In = 50 A
- Zdolność łączeniowa Icn = 6000 A (6 kA) przy prądzie zwarciowym
- Napięcie znamionowe użytkowe: AC 230/400 V, częstotliwość 50 Hz
- Napięcie izolacji: 500 V; napięcie udarowe (impulsowe): 4 000 V
- Wytrzymałość: elektryczna 4 000 cykli, mechaniczna 20 000 cykli
- Wymiary: głębokość 70 mm, wysokość 83 mm, szerokość 52,5 mm
- Moment dokręcania zacisków: 2,8 Nm; stopień ochrony obudowy: IP20
- Prąd znamionowy zależny od temperatury otoczenia; przy obliczeniach stosować współczynniki korekcyjne dla częstotliwości i liczby zainstalowanych aparatów
- Zgodność ze standardem PN-EN 60898-1; spełnia wymogi ograniczeń substancji niebezpiecznych (RoHS)
Zastosowanie produktu
- Zabezpieczanie obwodów trójfazowych w rozdzielnicach budynków mieszkalnych, biurowych oraz w lekkich instalacjach przemysłowych
- Ochrona obwodów o niewielkich prądach rozruchowych, takich jak oświetlenie i gniazda, gdzie wymagana jest charakterystyka B
- Praca w instalacjach 50 Hz przy napięciu 230/400 V; stosowanie w układach wymagających zdolności łączeniowej do 6 kA
- Należy uwzględniać korekty prądu znamionowego ze względu na temperaturę i warunki montażu przy projektowaniu zabezpieczeń oraz koordynować z wyłącznikami nadrzędnymi dla zapewnienia selektywności
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy wyłącznik MBN350E nadaje się do zabezpieczenia obwodów 400 V 3-fazowych?
Tak — MBN350E jest 3-biegunowy i ma napięcie użytkowe AC 230/400 V przy 50 Hz oraz znamionowy prąd 50 A i Icn 6 kA; przed montażem należy uwzględnić współczynniki korekcyjne dla temperatury oraz wymagania selektywności z urządzeniami wyższego rzędu. - Czy charakterystyka B jest odpowiednia do zabezpieczenia silników?
Charakterystyka B wyzwala przy prądach udarowych stosunkowo niskich (typowo 3–5 × In) i nie jest zalecana dla obwodów z dużymi prądami rozruchowymi, takimi jak silniki czy transformatory; do takich obciążeń rozważyć wyłączniki o charakterystyce C lub D.
